支持諧波分析的高端儀器

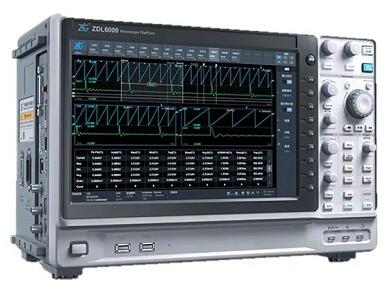

圖6 ZDL6000示波記錄儀
示波記錄儀ZDL6000支持波形離線和在線的諧波分析，離線最高可支持10M一幀進行FFT分析，支持多種窗函數設置，支持多個通道同時計算且支持回讀數據進行分析，如圖7。

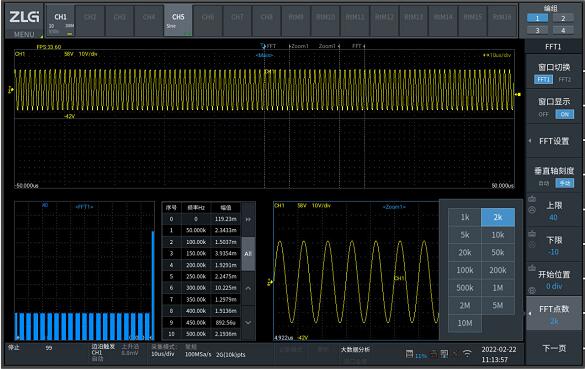

圖7 離線FFT分析
在線支持最高采樣率2M，多個通道同步采集計算分析，每幀數據分析周期可設置1~100ms，支持分析15次諧波，并自動刷新保存導出csv文件。如圖8所示。
圖8 在線FFT分析
得到的諧波分析結果支持二次運算，可自動導出csv等強大功能。
關鍵詞:FFT算法 諧波分析 應用 快速傅立葉變化 瀏覽量：15333
