設定這個故障以后，我們觀測周期的歷史統計曲線，等待信號周期的變化。

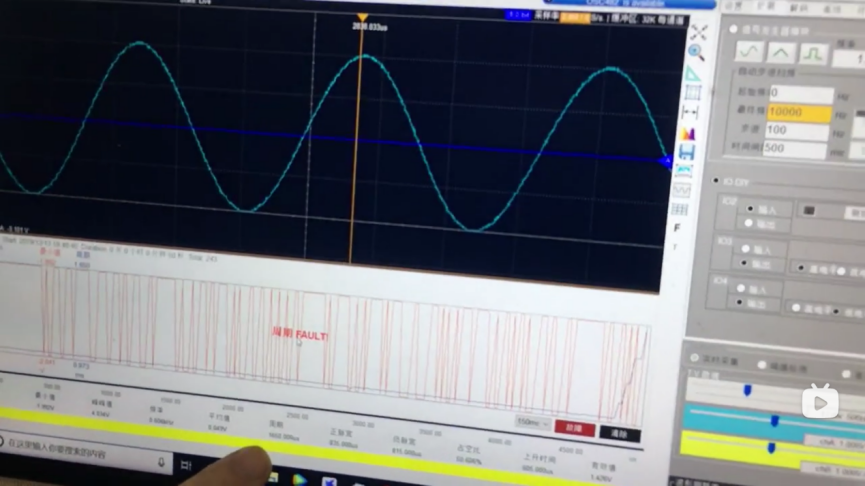

上圖中，周期已經超過了剛才的警戒范圍，所以它現在報故障了，然后LOTO的usb示波器的燈會變亮。自動控制系統的PLC聯動，告訴PLC ，IO口置高了， 這時候串口模擬輸出了一個IO高電平給外界，然后故障聯動的部分會通過串口報警。

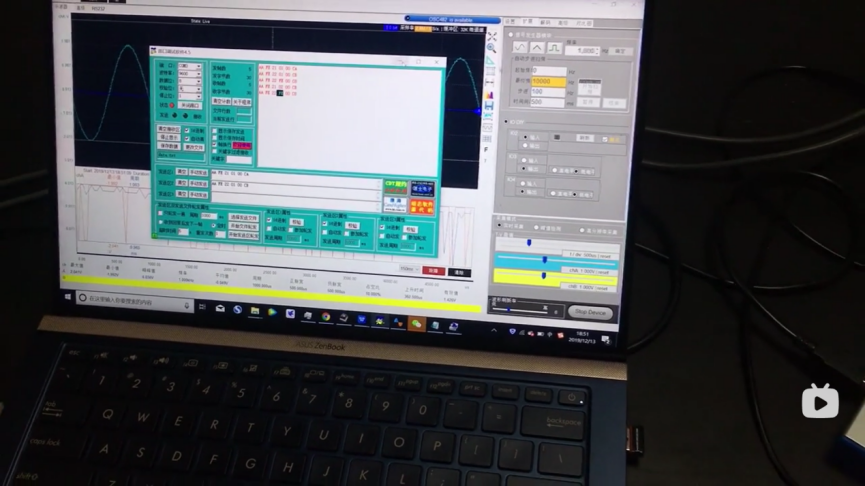

這時，在串口調試頁面，我們可以發一個命令，詢問現在示波器的狀態。串口回復的命令是01，01代表是停止的狀態。然后手動發送第二個命令：詢問故障，查看故障類型，他會通過故障碼告訴我們是哪個故障。串口反饋的是01，而周期故障碼為01，因此我們就知道故障的原因是周期故障了。
我們已經知道是什么故障了，所以就可以排除故障。
正常運行的狀態下，周期的測量值是在故障設定的合理范圍之內，所以現在我們看到統計曲線沒有報故障。我們通過串口詢問狀態，串口回復02，表示正在采集。發送詢問故障，回復的是FE，表示沒有故障。
