隨著無人駕駛汽車在汽車行業中變得越來越重要，傳統的衛星導航定位精度大概在10米左右，不足以應對自動駕駛和車聯網V2X的場景。從目前的L2等級的高級駕駛輔助系統 (ADAS) 到半自動駕駛，再到未來的完全自動駕駛 (AD)，無人駕駛系統功能的復雜性正在急劇增加。相應地，有兩個方面的重大挑戰。

挑戰一、衛星導航硬件在環GNSS HiL

在各種可能的條件和變化下驗證自動駕駛和車聯網功能對汽車開發領域提出了重大挑戰。例如，自動緊急制動 (AEB) 和自適應巡航控制 (ACC) 之類的功能，甚至是在高速公路自動駕駛條件下的全自動功能，都需要在多種場景和車輛配置下，對車輛進行大量的功能性和非功能性的驗證和優化。

目前，ADAS 和 AD 驗證主要采用兩種方法：在公共道路或試驗場上進行駕駛測試和基于硬件在環 (HiL)或者整車在環ViL的測試。

圖1：自動駕駛汽車的硬件在環HiL和整車在環ViL測試平臺

挑戰二、高精度衛星導航

GNSS市場在很多因素的驅動下正在快速發展，由于車聯網市場、無人駕駛的出現，車載導航的要求也在不斷增加，從最初的標準定位SPS（Standard Positioning System）需求，發展到現在的高精度定位PPS（Precise Positioning System）需求。

實時衛星導航模擬器

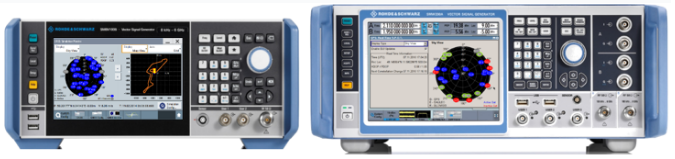

圖2：R&S SMBV100B（左）與  SMW200A(右)

SMBV100B和SMW200A是高性價比的通用矢量信號發生器，具備優異的射頻指標，支持幾乎所有的通信和廣播標準，通過配置一個或多個可選選件，支持 GPS、Glonass、Galileo和BeiDou，是全能衛星導航模擬器。

R&S衛星導航模擬器為接收機測試提供了強大和可靠的單表解決方案，它們提供了以下關鍵特性：

? 實時衛星導航模擬器，支持GNSS所有頻段，包括：L1/L2和L5，且可單臺儀表同時產生所有頻段導航信號；

? SMBV最多可支持至102顆衛星，SMW最多可支持至612顆衛星；

? 模擬器支持自定義或預定義的地理位置等多種軌跡文件；

? 支持實時HiL仿真，數據更新率高達100Hz；

? 可模擬動態場景下的遮擋效應和靜態場景下的多徑效應；

? 支持大氣層等場景模型；

? 單表解決方案：無需外部軟件或外部電腦。

通用汽車衛星導航接收機測試解決方案

通用汽車衛星導航接收機測試方法

如果車載導航接收機或模塊本身可以直接通過射頻線纜直連，同時，提供串口的NMEA數據輸出，則可以直接進行直連測試。此方式的優勢是精確控制功率和屏蔽外界干擾。如果車載導航接收機已經做成成品了，無法提供射頻接口直連的方式，則可以使用OTA的空口測試方法。如下圖所示：

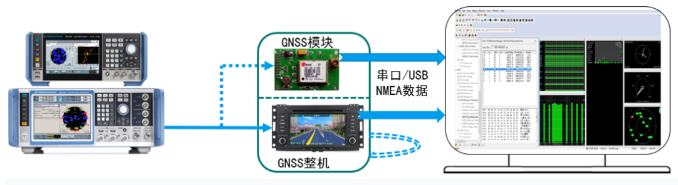

圖3：車載導航接收機直連測試方框圖

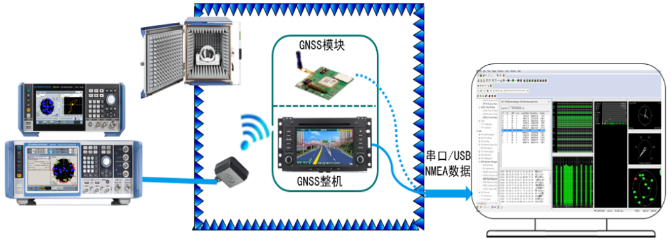

圖4：OTA測試方框圖

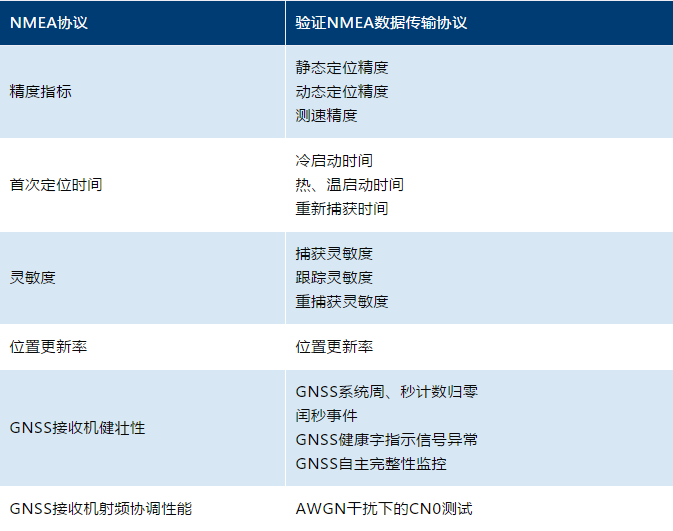

汽車導航接收機測試項目

GNSS高精度衛星導航測試解決方案

GNSS多頻導航接收機測試方案
