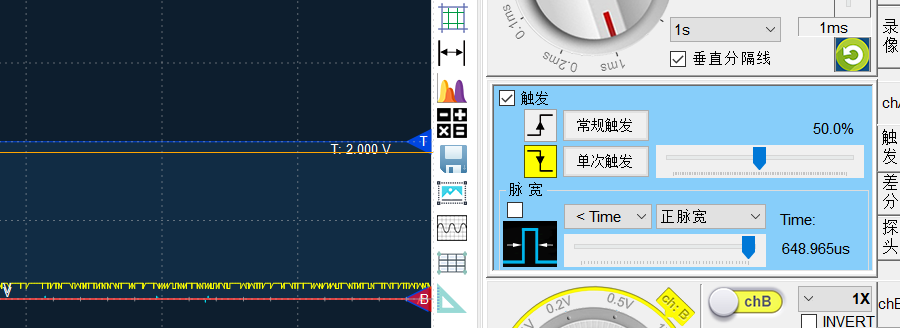

我們使用示波器的觸發功能來捕獲模塊的觸發輸入。我們將觸發電平設置在0~3.3V之間即可，用下降沿觸發。
我們?cè)谲浖臄U(kuò)展標簽頁里設置IO口控制為IO輸出，并且把IO2設置成低電平輸出狀態。這樣就都設置完畢了，我們可以開是在IO2輸出一個高電平觸發信號了。
我們先輸出高電平，然后輸出低電平，來觸發模塊開始測量距離。

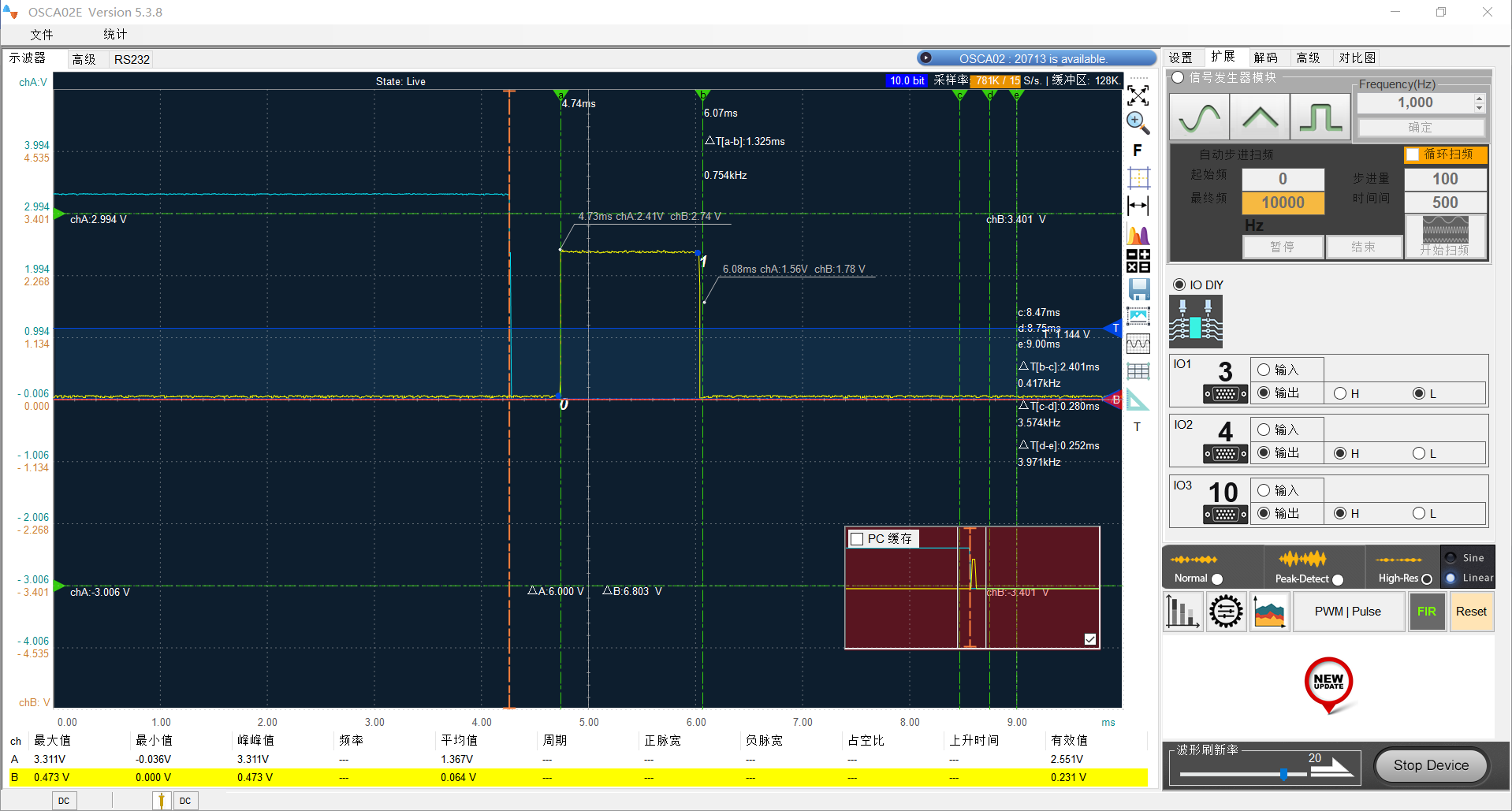

我們看到已經觸發到了信號了，藍色的是通道A的IO2觸發信號，黃色的就是模塊的距離輸出電平信號。
黃色波形的高電平寬度就代表著被測量到的距離。

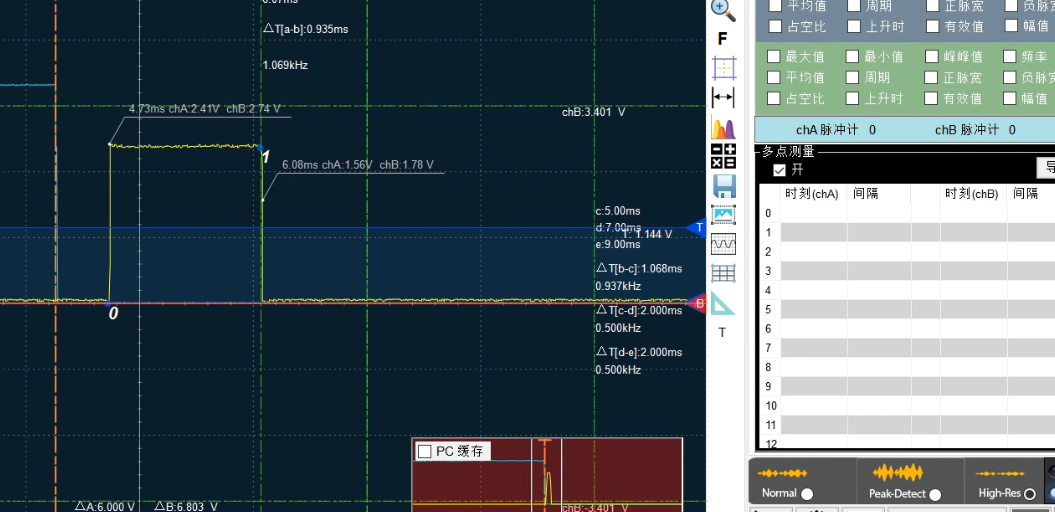

在LOTO示波器上有多種方式對這個時間寬度結果進行測量。我們可以拖動標尺測量，也可以用鼠標框選一個測量區域自動計算出時間跨度，也可以在波形的跳動邊沿放置浮動光標顯示時刻數值，也可以打開自動多點測量功能，讓系統自動標記跳變邊沿并直接自動顯示跳變邊沿之間的時間差值。
我們用擋板放在超聲波模塊前面不同的距離處，可以測到不同的高電平寬度的輸出信號。
