從圖5和圖6中可以看到，總的誤碼數=Transition誤碼+Non Transition誤碼=Insertion誤碼+Omission誤碼。

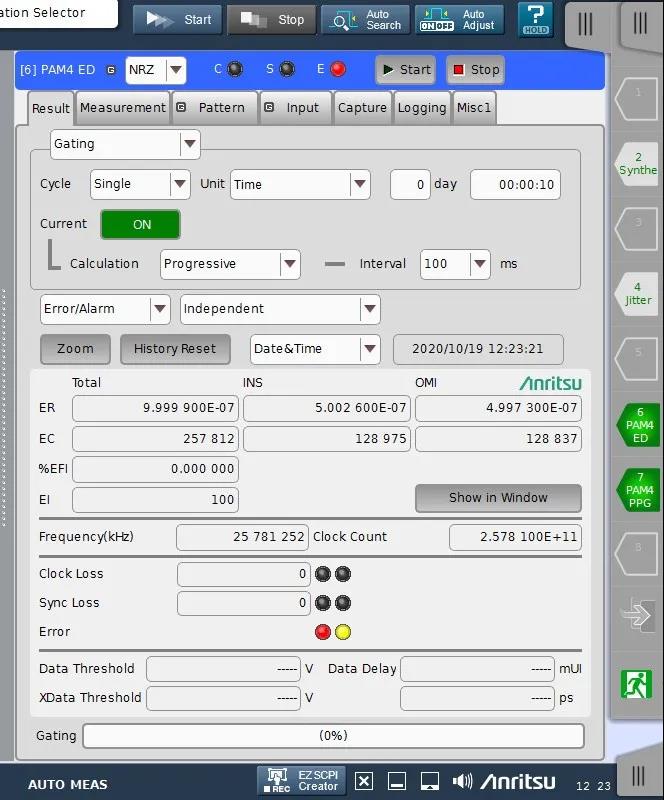

圖7 Insertion/Omission誤碼結果

圖8 Transition/Non Transition誤碼結果

圖9 PAM4信號MSB&LSB

Insertion/Omission誤碼結果

圖10 圖案捕捉結果

在圖10的圖案捕捉結果中，Insertion誤碼比特或字節顯示為紅色，Omission誤碼比特或字節顯示為黃色，既有Insertion又有Omission誤碼的字節顯示為藍色。Transition/Non Transition誤碼類同。

⑤ 獨特的誤碼分析功能帶來的好處

針對數字傳輸系統或設備以及串行數據鏈路的研發工程師，在調試電路的過程中，如果有一臺誤碼儀可以隨時監測上述分類的誤碼結果，對于其快速找到產生誤碼的原因并及時修正電路設計是有極大幫助的。

如前面所述，誤碼檢測器首先是要對接收的數字信號進行邏輯1或0的判決，信號產生畸變，就會產生誤判，與內部產生的碼型比較后，結果中就會出現誤碼計數。

如果誤碼統計結果中，Insertion誤碼計數明顯高于Omission誤碼數，意味著發送端更多的0誤判為1，可能會有這么幾個原因：傳輸?shù)臄?shù)字信號中有偏高的直流分量，某個環節直流隔離電路可能出現問題；碼間干擾造成0信號采樣點疊加了相鄰信號的展寬部分；低電平噪聲大于高電平噪聲；定時信號延遲。

如果誤碼統計結果中， Omission誤碼計數明顯高于Insertion誤碼數，意味著發送端更多的1誤判為0，可能的原因包括：傳輸?shù)臄?shù)字信號中有低于中值電平的直流分量，某個環節直流隔離電路可能出現問題；高電平噪聲大于低電平噪聲，定時信號時延。

如果誤碼統計結果中，Omission誤碼數和Insertion誤碼數相當，意味著0變1和1變0的誤碼數相差不大，傳輸?shù)臄?shù)字信號中沒有直流分量，高電平和低電平信號上下對稱，誤碼來自電路中的高斯噪聲和定時時延的可能性更大。

如果誤碼統計結果中，Transition誤碼計數明顯高于Non Transition誤碼數，反映的是數字信號在傳輸過程中受到了高頻信號的干擾，使信號中的高頻成分因干擾而更容易產生誤碼。研發工程師就可以重點查找可能引起高頻干擾的故障因素。反之，Non Transition誤碼計數明顯高于Transition誤碼數，反映的是數字信號在傳輸過程中受到了低頻信號的干擾，使信號中的低頻成分因干擾而更容易產生誤碼。研發工程師就可以重點查找低頻干擾的來源。如果Transition誤碼數和Non Transition誤碼數相差不多，幾乎相等，高頻干擾和低頻干擾都有，要查的環節就比較復雜了。

實踐過程中，需要結合這兩種分類方法，循著這些方向，研發工程師可以更準確更迅速地查到故障點，以最快速度完善電路，消除故障因素。從信號完整性角度來看，無非就是通路衰減、匹配、通路串擾等；對于數字通信系統，還可能是電源電壓不穩定、引入噪聲，電路故障，光信號異常，抖動，外部干擾等。

綜上所述，安立誤碼儀MP1900A的這一獨特誤碼分析功能可大大提高研發和設計工程師查找故障原因、調整電路設計的效率，節省時間，節約成本。（作者：王富林）
