為了傳輸更復雜的射頻信號，印制電路板（PCB）正變得越來越密集。盡管阻抗測量一直很重要，但隨著新設計的出現，阻抗測量變得更加重要。為了確保信號正確地通過電路板，配備有時域分析（包括基本和高級窗口和門控功能）的矢量網絡分析儀（VNA）可以更準確和高重復性的阻抗測量。

在進行PCB測量時，時域測量很有價值，因?yàn)樗峁┝嗽陬l域測量中缺失的被測器件（DUT）的特征描述。VNA為時域測量提供了幾個好處，包括：

·準確測量插入和回波損耗的頻率響應

·多種校準方法，確保測量結果的準確性

·嵌入和去嵌入

與時域反射測量設備相比，具有寬帶寬的VNA，如VectorStar? ME7838系列矢量網絡分析儀，可以提供更高的時域分辨率。這對于高頻設計就顯得尤為重要。VNA的頻率覆蓋范圍越寬，時域分辨率越高，進而更容易發現系統中的缺陷和其他異常情況。

頻域與時域的轉換

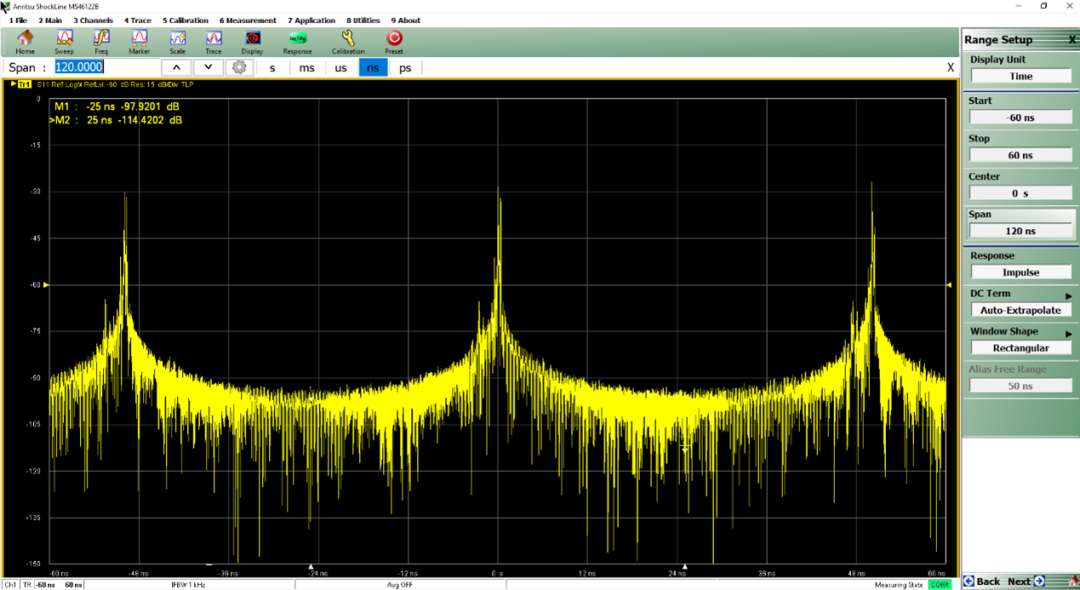

使用VNA進行阻抗測量的一個關鍵點是利用離散傅里葉逆變換(IDFT)將頻域數據轉換到時域，進而得到時域結果。當使用IDFT轉換到時域時，VNA變成了一個周期函數，抵消了儀器固有的頻帶限制。圖1顯示了使用VNA內置的IDFT在時域內的周期性脈沖響應。兩條垂直標記線顯示的是-25毫秒到+25毫秒的區間范圍。

圖1.具有IDFT的VNA的時域周期脈沖響應

信號完整性工程師在使用VNA時可以選擇兩種類型的時域:

低通時域– VNA可以通過這個選項用階躍激勵模擬TDR。還可以用脈沖激勵，因此工程師可以在時域中查看脈沖響應。頻率必須是諧波相關的，即起始頻率必須等于步長。直流項是從最低頻率值推斷出來的。另外，當使用低通時域時，頻率樣本會從負頻率翻倍到正頻率以滿足IDFT的要求。

帶通時域 – 針對傳輸線故障定位，建議采用帶通時域，起始和終止頻率可以任意設置。與低通時域模式相比，這種方法不需要考慮DC項，但是分辨率較低。在IDFT之后，脈沖響應也不再是真實函數了。

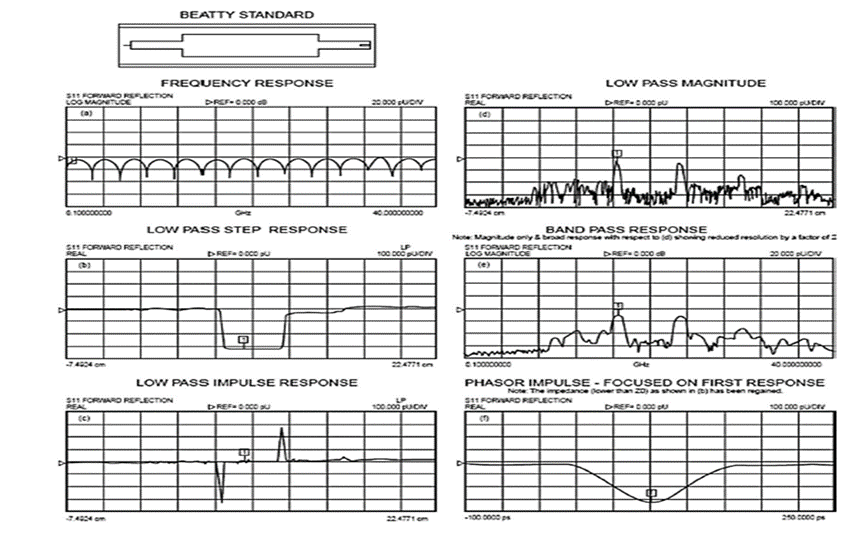

圖2顯示了選擇不同時域類型時，測量結果的變化。決定選用的測試類型取決于與設計相關的測試需求。

圖2.低通和帶通時域測量實例

傳輸線的反射系數

在傳輸線的終端處觀察到的阻抗對終端具有更復雜的關聯性。因此，應測量“源”端處的阻抗與“負載”阻抗之間的關系，這被稱為傳輸線的反射系數。

VNA是測量多段傳輸線反射系數的理想儀器。它可以在低通時域下以階躍響應的形式測量阻抗不連續處的反射系數，或在低通時域或帶通時域下，以脈沖響應的形式顯示不連續點的真實結果。

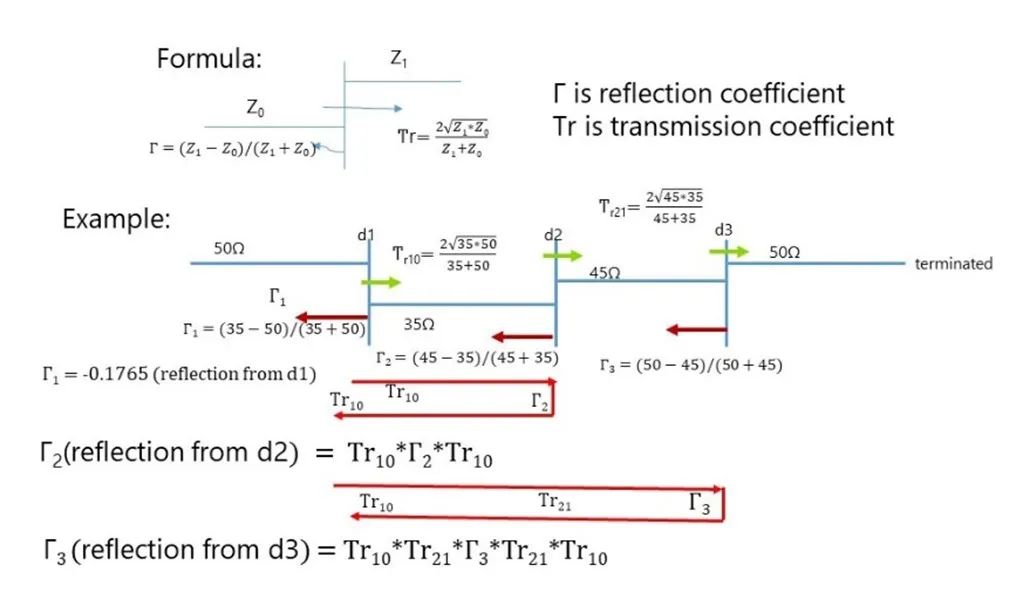

圖3是測試三段不同阻抗的傳輸線的示例，以及用于計算每個不連續界面處反射系數的方程式。VNA測量值與理論計算結果吻合良好。在空氣線的測量示例中，第一反射系數的測量值為-0.331，理論計算值為-0.333，第二不連續處的第二反射系數為.288，計算理論值為0.296。細微的測量差異是由于空氣線能量損失導致的。

圖3.多段傳輸線的反射系數測量實例

窗口功能對分辨率的影響

窗口功能可以使測量更有效并提高精度，因?yàn)樗梢詼p小頻域中的頻率極值并觀察時域中的影響。某些VNA提供了一個窗口功能，可以修正測量轉換為時域時可能發生的振鈴。

窗口是由一個數學函數導出的曲線，該函數從頻域數據中心的單位增益逐漸減少到末端的低值。這不是沒有代價的，因?yàn)榇翱谟袛U(kuò)大主瓣的效果，但降低了有效分辨率。出于這個原因，最好有一系列不同的窗口類型可用，這樣就可以使用分辨率和副瓣效果之間的多個視圖(由應用程序決定)。
