接下來，我們來看看誤碼檢測器的工作方式：誤碼儀中有一個誤碼檢測器,它的預期碼型（如PRBS碼型）可以預先保存在存儲器中或是通過算法生成。通過將預期碼型與接收的碼型進行逐比特比較，它能夠實時計算BER。

如果輸入信號是 NRZ 碼型，單個閾值電壓足以檢測輸入信號。閾值電壓設置為 0 V，這是兩個NRZ 跳變時刻的中點。如果采樣電壓高于閾值，它將被解釋為邏輯1；如果采樣電壓低于閾值，它將被解釋為邏輯0。

采樣閾值必須位于 NRZ 眼圖的中點，因此在采樣時刻確定輸入信號電平時不會產生混淆。取決于采樣閾值和采樣點時延〈采樣時刻或時延時刻），可以確定 NRZ 是 1 或是 0。將輸入碼型與預期碼型進行比較，計算出比特誤碼率（BER）。BER 測量實時進行，因為在這個時刻有預期的比特可用于比較。

圖 3 顯示了NRZ誤碼檢測器的質量。質量取決于它的分辨率和調整采樣點的精度，以及找到眼圖中心的閾值電平。

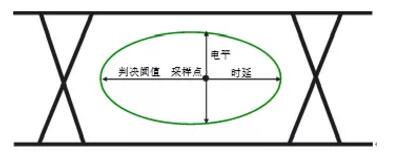

圖3：NRZ 誤碼檢測器的采樣點

如果輸入信號是PAM4編碼信號，其誤碼分析是在三個信號眼圖中同時對輸入的PAM4 信號的全部三個閾值進行采樣。

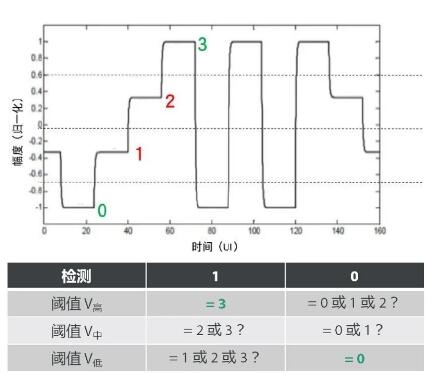

圖4：PAM4電壓閾值

圖4顯示了PAM4信號及其閾值電壓。在除了跳變時刻之外的任何其他時刻，輸入的 PAM4 序列代表電壓電平 0、1、2 或 3。通過對三個電壓閾值同時采樣，各個電壓閾值的邏輯 1 或邏輯 0 狀態會與PAM4符號和相應的格雷碼對應，然后可以使用查找表成功地實時解碼。表2對操作進行了總結。

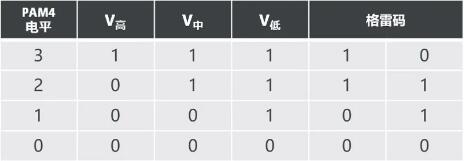

表2：PAM4解碼表

例如：如果采樣的閾值電壓為：V高=0，V中=1，V低=1，則輸入符號為PAM4電平2符號。直接的PAM4 符號接收操作至此完成。將其與預期的 PAM4 符號進行比較，計算出比特誤碼率和符號誤碼率測量值。

誤碼率最常用的表示方式為：

誤碼率（BER）= 在平均間隔內計讀的出錯比特數/在平均間隔內被傳輸的總比特數

顯然，結果具有長期平均誤碼率的統計特性，而誤碼率與總體中取出的樣本量有關。實際測試時，可以選擇誤碼統計間隔，如100ms，10ms，1s等，誤碼數以實際發生的誤碼比特或誤碼符號統計計數，而誤碼間隔分析則以選擇的統計間隔內出現一個或多個誤碼比特/誤碼符號為一個誤碼間隔。

④ 獨特的誤碼分析功能

一般的誤碼儀中，誤碼的測試結果通常為測量時間內總的誤碼數和平均誤碼率，可以反映被測系統或設備的數字信號傳輸特性，作為最終驗收結果是沒有任何問題的。但是，在被測系統或設備的研發過程中，僅有這樣的誤碼數或誤碼率超標的結果，研發工程師是無所適從的，他要重新檢查確認設計的每個環節，以查找到造成誤碼超標的原因，費時費力，增加了研發時間和成本。安立公司的誤碼儀MP1900A在上述結果的基礎上，增加了獨特的誤碼分析功能。

一種誤碼分類方法是Insertion/Omission（結果顯示INS/OMI）

Insertion（插入）誤碼: 發送比特是0，接收比特是1 的誤碼

Omission（遺漏）誤碼: 發送比特是1，接收比特是0 的誤碼

下圖直觀地顯示Insertion/Omission誤碼分類統計方法。

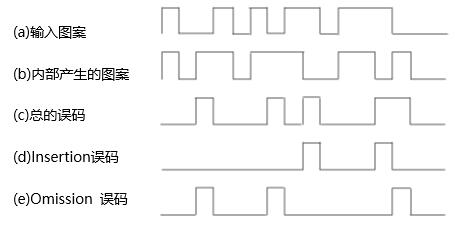

圖5  誤碼檢測(總數, Insertion和Omission 誤碼)

另一種分類方法是Transition/Non Transition（結果顯示Transition/NonTransition）

Transition誤碼（轉換誤碼）：統計發生在跳變比特的誤碼

NonTransition誤碼（非轉換誤碼）：統計發生在非跳變比特的誤碼

下圖直觀地顯示Transition/Non Transition誤碼分類統計方法。

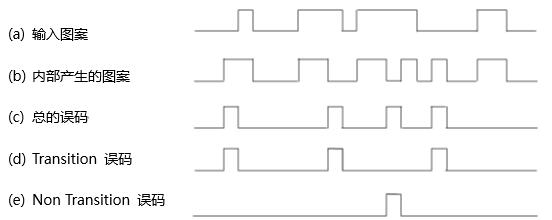

圖6 誤碼檢測(總數,Transition和NonTransition 誤碼)
