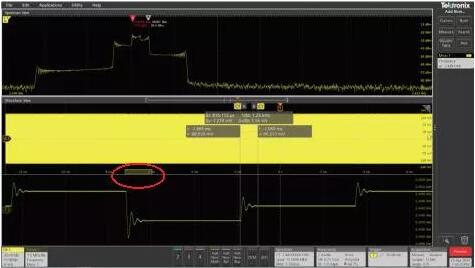

圖 4.  時域、頻域和調制域聯動分析

多通道頻譜測試

頻譜應用過程中，Spectrum  View 與頻譜儀  FFT 模式下的數據處理過程相同，雖然測試動態不如頻譜儀，但是 Spectrum View 有著自己的優勢，比如可以測試極低頻率的信號，具有豐富靈活的探測方式，以及時頻分析的相關性。此外，Spectrum   View 還支持多通道頻譜測試，這得益于  TEK049 支持同時對每個通道的信號作頻譜分析處理。

類似于 TEK049 的多通道時域波形顯示方式，所激活的頻譜既可以“堆棧  (Stacked)  ”顯示，也可以“重疊 (Overlay) ”顯示。圖 5 同時觀測了兩個通道的時域波形及頻譜，并且采用了重疊顯示，以便于頻譜之間的對比。

所 有 通 道 的 頻 譜 共 用 相 同 的 Span、RBW、FFTWindow 及 Spectrum Time，這一點與時域要求多通道間共用采樣率、水平時基及觸發類似。盡管如此，各個通道的中心頻率可以獨立設置，默認是聯動的，也可以根據需要設置為不同值。

Spectrum View 支持自動搜索峰值，最多支持    11 個Peak Marker，幅值最大的頻點自動標記為“Ref.Marker”，其它 Marker 的頻點和幅值可以顯示為絕對值，也可以顯示為相對于“Ref. Marker”的相對值。如果所需要的  Marker 數目超過限制，還可以通過使用頻域的 cursor 確定頻率和幅值。

圖 5.  同時觀測兩個通道的時域波形及頻譜
