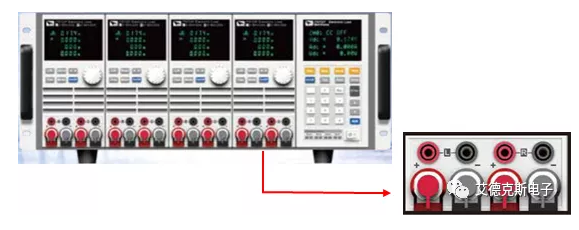

IT8700P系列多路輸入可編程直流電子負載在IT8700的基礎上進行了改良并升級，繼承了原有可抽換式模塊化的設計，單機框可達8個通道，擴展機框可達16通道。用戶可根據需求在8款負載模組中自由選配。同時增加了前置端子，便于前面板接線操作，能夠高效地實現用戶多樣化的測試需求。

IT8700P具有25kHZ動態測試速度、斜率可調、list帶載波形編輯及LED模擬等功能，新增了電流上限、PLC設置以及CV環路速度可調功能，進一步滿足不同客戶的測試需求。接下來我們介紹幾個常見的測試應用。

1、PC電源動態測試

定電壓輸出的電源，由于設計中具備反饋控制回路，能夠?qū)⑵漭敵鲭妷哼B續不斷地維持穩定在設定電壓。但實際上反饋控制回路有一定的頻寬，因此限制了電源供應器對負載電流變化時的反應。若控制回路輸入與輸出之相移與增益為1時，超過180度，則電源供應器之輸出便會呈現不穩定，失控或震蕩等現象。電腦在工作時，電流是動態變化的，而不是始終維持不變的，因此動態負載測試對PC電源是極其重要的?？删幊屉娮迂?fù)載可用來模擬電源供應器在實際工作時最惡劣的負載情況，如負載電流迅速上升，下降之斜率，周期等。IT8700P系列達25kHZ的動態模式，可仿真電腦各不同運行狀態下電流的變化，以對PC電源的動態特性進行測試。

2、LED驅動源的測試

通常，LED驅動源的測試方法有幾種：1、利用真實的LED燈測試；2、用電阻進行加載；3、使用電子負載的CR或CV模式加載。

然而，這些測試方法都有其缺陷。發光二極管存在一個正向?qū)妷篤F，如果使用電阻進行拉載，電阻的I‐V曲線無法模擬LED的I‐V曲線，這會導致LED驅動電源無法啟動。當客戶使用電子負載進行拉載時，若是采用CR或CV模式也不能滿足LED恒流源的測試，會出現測試電壓，電流值不穩定的現象。那么如果使用真實的LED作為負載，由于實際LED驅動電源需要供應不同品牌、不同規格、串并聯情況各不同的LED燈，若逐一測試各種LED燈則需花費高昂的測試成本。

如果電子負載能夠仿真各種不同LED的組合來測試，就可達到快速又低廉的成本。IT8700P系列模組帶有的CR-LED功能能夠完全模擬LED燈的特性，可以通過設定Vd值來模擬二極管的導通電壓特性，使測試更精確。多通道的設計極大提高了測試效率，可以滿足生產廠家的批量測試的需求。

3、電動自行車充電器的測試

當使用電子負載模擬電池對電動自行車充電器進行測試時，工程師可能會遇到以下情況：當使用電子負載的CV模式時，如果以充電器最低充電電壓作為CV模式帶載參數值，并且逐漸升高電壓，那測試過程中很可能會瞬間加載很大的電流值。如果電流過沖時間較長，幅值較大，就會導致充電器過電流保護。針對這個問題，IT8700P系列新增電流上限功能，CV+CC復合操作模式，可限制突波電流。

當測試過程中出現過流導致充電器無法啟動時，工程師只需選擇CV+CC（I-limit）模式并設定I-limit值，限定內部電流的調整不超過充電器的過流保護點，就可以有效解決該問題。

IT8700單模組最高電壓達500V，最大功率達600W，具有0.1mV/0.01mA的解析度和高精度，有功率自動分配功能，可同步執行多組電子負載模組拉載，豐富的保護功能包括 OVP/OCP/OPP/OTP/防反接保護功能， 內置Ether Net/GPIB/USB/RS232通信接口，可滿足電源、照明、電池、光伏等不同行業的多通道測試需求。
