5.1 使用脈沖波形檢查

即使使用兩條相位匹配的線纜和具有多個輸入的采樣示波器，我們?nèi)耘f不能通過同時連接兩條電纜和測試兩個輸入來測量電纜長度是否相同，因?yàn)槭静ㄆ鬏斎胫g存在內部偏差。盡管幾乎所有示波器都有內部調整時延的功能，但是我們只描述一種一次只測量一個輸入的方法。

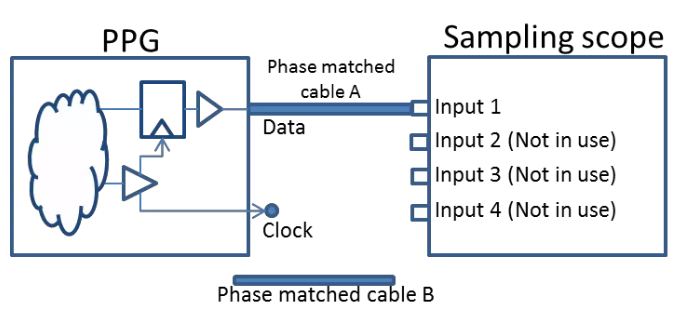

圖5.1: PPG和采樣示波器組成的測試系統

設置在信號源(如PPG)處測量的比特率設置為1/10或者更低，模式長度設置為1024位，16位為1，所有其他位為0。將要測量的第一根線纜(A) 連接到PPG輸出和示波器輸入。

圖 5.2:圖案參數

觀察示波器上PPG的輸出，以查看0到1之間的一個交叉點，并將此波形保存在示波器上。接下來，斷開電纜A并將第二根電纜(B)連接到同一范圍輸入。如果電纜長度非常相似，則可以看到存儲的第一電纜A波形和當前顯示的第二根電纜B之間的差異。

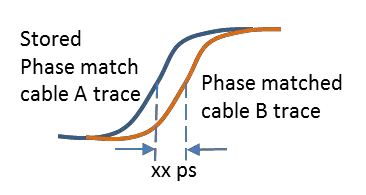

圖 5.3:存儲波形和顯示波形之間的差異

盡管可以通過在時間方向上增加分辨率來進行更精確的測量，但是如果電纜之間存在較大的長度差，則在改變電纜后可能不會顯示用于比較的邊緣。在這種情況下，通過在時間方向上設置一個粗略的分辨率，并在觀察兩個電纜波形的邊緣位置的同時逐漸增加分辨率來過的精確的測量。

5.2 使用TDR檢查

這種方法使用TDR測量電纜長度，而不是使用PPG和示波器檢查脈沖波形。

將電纜的一端連接到TDR電纜端，并使電纜的另一端保持未連接狀態。測量開始時的波形如下圖所示。

圖 5.4:TDR線纜測試顯示

對于未終結50-Ω線纜，顯示器上的垂直部分時阻抗變?yōu)闊o窮大的地方。增加時間方向的分辨率，放大出現無限阻抗的點并保存測量結果。連接第二根線纜并進行相同測量。此處請注意，不是直接指示電纜長度的差異，是中間軸上的差異時電纜長度差異的兩倍，因?yàn)門DR從作用于發送脈沖并測量直到反射返回的時間，這意味著它顯示脈沖往返。

6、總結

使用高速信號正變得司空見慣。本文從測量抖動容限和測量差分信號兩方面介紹了如何處理傳輸線長度以精確測量這些信號。這種討論是一般性；更快比特率的情況仍有待解決。
