在測試系統中，我們還必須知道在ED中時鐘和數據信號的路徑長度的差異。為了準確測量數據信號，儀器的設計必須使到第一個D-flip-flop是最短的。時鐘信號路徑往往比數據信號路徑更長，因為在ED端后部的電路生成分頻時鐘。如圖3.4所示，這導致Ct-dff時間比Dt-dff.更長。

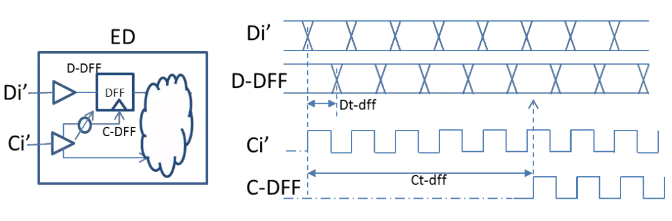

圖 3.4:ED 中的路徑和時序

此外，如果具有D-flip-flop的單元，例如預加重單元，在測試系統的中間被連接，PPG和預加重間數據和時鐘信號路徑長度必須以相同方式確認。

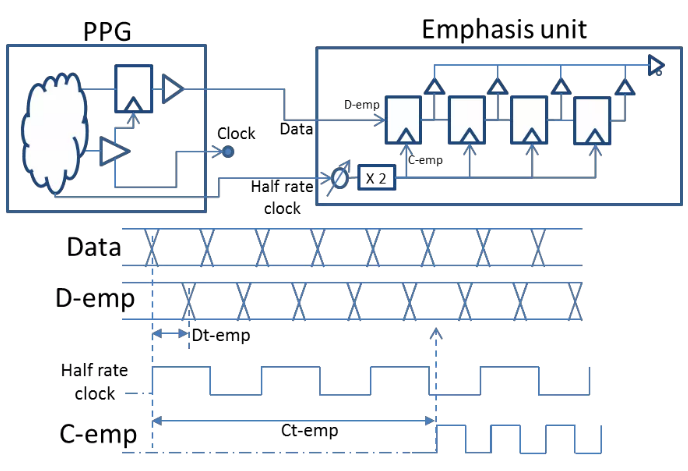

圖3.5: PPG和預加重模塊間的連接和時序

例如，在預加重的情況下，PPG 輸出半速率時鐘至預加重單元，預加重單元加倍后變?yōu)槿贂r鐘。在這種情況下，PPG和預加重單元間由于使用倍頻半速率時鐘的電路延時，使得時鐘傳輸時延(C-emp)比數據傳輸時延更大(D-demp)。

在這些情況下，為了在這些設備間對齊時鐘和數據的相位，用于連接如CRU和ED、PPG和預加重單元的線纜長度，必須考慮到設備內部信號路徑的差異以進行調整。由于CRU和ED之間的時鐘路徑由于(Ct–Dt)+(Ct-dff–Dt-dff)更長，因此數據線纜必須根據時延差來延長(圖.3.2和3.4)。相似的，PPG和預加重單元時鐘和數據可以通過延長數據路徑來對齊(圖.3.5)。

如果抖動影響比較小，在ED端時鐘和數據信號絕對對齊是沒有必要的。如果在ED中第一個D-flip-flop中時鐘和數據滿足保持時間和設置時間的條件，便可以進行有效測量。錯誤檢測器有自動搜索和其他特性以自動調整數據和時鐘關系，所以一般情況下，無需關注儀器內部的數據和時鐘的關系。

相似的，如果抖動的影響比較小，用戶無需調整Anritsu 預加重單元的相位關系，因為其內部會自動進行時鐘和數據相位的調整。

接下來，那抖動影響比較大的情況如何？如上述，我們無需考慮在抖動影響較小時的絕對相位，但是如果抖動影響比較大時，測量系統必須考慮絕對相位。

接下來的例子描述了抖動帶來的影響，具體通過比較將10-Hz，10 UI，正弦抖動注入于10-Gbps數據信后數據交叉點的變化來觀察。

在50-Ω 傳輸線纜上，電信號通常以4.75 ns/m 的速度傳輸。這一位這當使用示波器進行數據信號測量時，每改變線纜長度10cm時，波形位置會位移475 ps。

10-Gbps 數據信號的每個周期都是100-ps 長，所以注入10UI抖動會使交叉點在1000ps內往返。在這種情況下，數據交叉點將移動等效于1000 ps x 2的距離，在使用上述4.75 ns/m 的電信號傳輸速度進行轉換，這個長度相當于約42 cm。

接下來，考慮抖動調制速率。10 Hz抖動調制率意味著以10 Hz速率移動42 cm (即 每100ms)。相似的，10Mhz 的抖動調制率意味著每100 ns移動42 cm距離。換言之，在相同抖動下，更快的抖動調制率會有更大的移動距離。

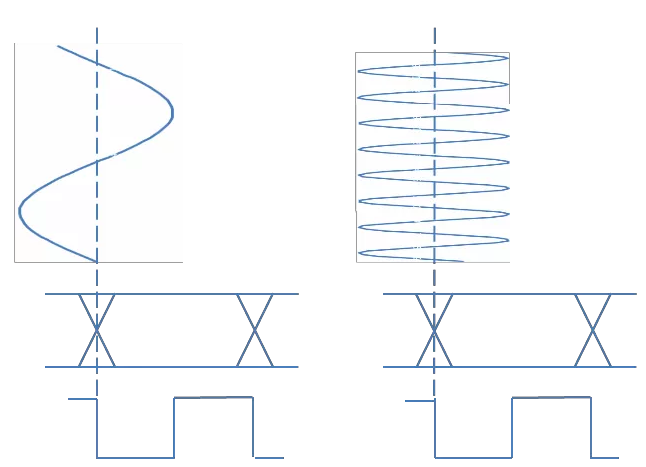

圖 3.6: 1UI 抖動下不同抖動調制率示例

現在，考慮時鐘和數據路徑不同的情況(即并相位并非完全對稱)。

例如，如果時鐘線纜是1 m，數據線纜為50 cm，會有50cm 的路徑差距。換言之，數據信號會在發送后的2.375 ns后被收到，時鐘信號會在發送后4.75 ns后被收到。通常情況下，接收機會考慮到此時鐘延遲來調整相位，以優化時鐘和數據之間的關系。也就是說，相位的設置將使上升沿靠近兩個數據交叉點的中心以保證足夠的設置和保持時間。

現在，考慮當抖動注入于同步數據并且同時發送的時鐘信號時的變化，只關注由于抖動引起的時鐘上升沿和數據交叉點之間關系的變化。即使在存在抖動的情況下，在時鐘和數據同事改變的情況下，并且最佳相位關系得到保持，那么錯誤不會出現。然而，在數據或時鐘接收路徑包含限制抖動分量帶寬的PLL之類的電路，并且抖動調制頻率在電路帶寬之外，會在接收測產生錯誤。錯誤發生的原因是時鐘和數據中的抖動量不同，并且時鐘和數據之間的相位關系將超過接收電路的設置和保持時間限制。為了描述導致絕對相位誤差的機理，該解釋假定測量系統中沒有帶寬限制電路。
