將8800SX ANT端口連接到中轉臺RX輸入

注：為了測試Rx靈敏度，需要使用外部40dB的衰減器。(原因如下所示) 如果使用了外部衰減器，我們可以在信號源菜單里（最大化顯示）的Offset里設置偏移，輸入40 dB的衰減器衰減量并加上電纜損耗值。

將8800SX T/R端口連接到中轉臺TX輸出

8800SX可以從其ANT端口生成-90 dBm的信號，因此如果增加一個40dB的外部衰減器可以使儀器輸出電平降到-130dBm級別，以測試中轉臺的接收靈敏度。

選擇信號源菜單上的啟用按鈕，此時中轉臺即開始傳輸。

在數字解調菜單里，將模式Pattern設置為1031，將時隙設置為1，將符號時鐘單元設置為PPM。

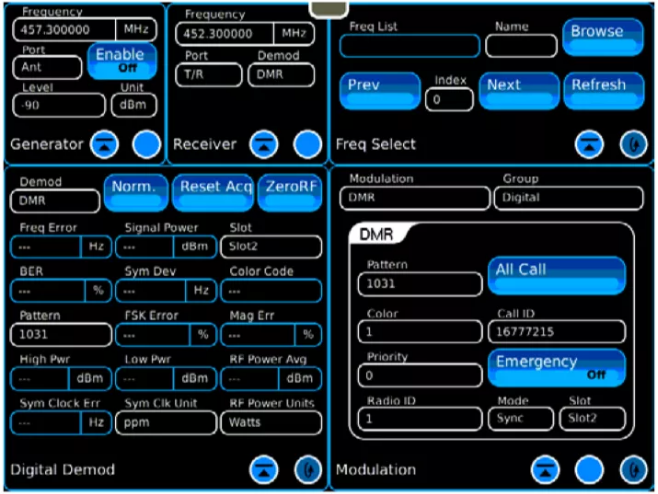

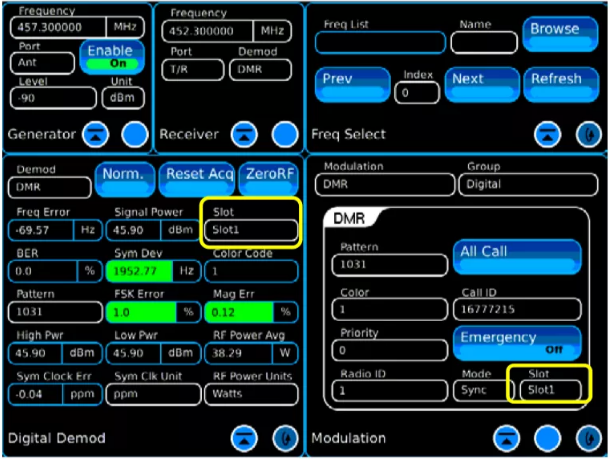

此時數字解調菜單里將顯示時隙1的所有數字參數測量：

● 頻率誤差

● 信號功率

● 發射機誤碼率TX BER–應該為0

● 符號偏移: 1944 Hz +/- 194 Hz

● 解調色碼值

● FSK誤差 – 應 < 5%

● 幅度誤差 – 應 < 1%

● 低功率 – 顯示為時隙1的功率值

● 高功率– 顯示為時隙2的功率值

● 平均功率: 顯示為寬帶功率值

● 符號時鐘誤差– 應< 2 ppm

圖標為“快速堆?！眻D標，該圖標將被覆蓋的窗口以成疊的方式予以顯示，我們可以不斷的按下該按鈕以實現后臺窗口的置頂操作。

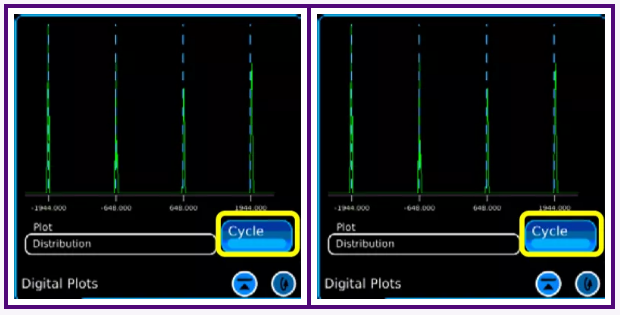

同時，我們也可以使用按鈕在符號分布圖、星座圖和眼圖之間進行切換。

從Receivers（接收機）菜單中，我們選擇Digital Decode（數字解碼）平鋪并將其放置在左下角。

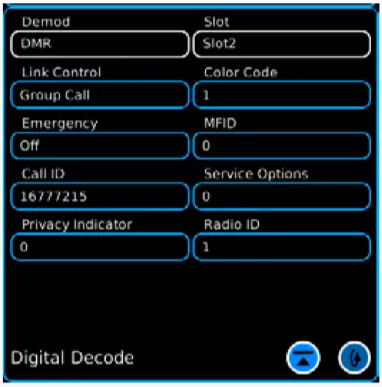

數字解碼窗口將顯示所有解碼參數（上圖所示）。

接收機測試

如上所述，DMR接收機的測試在中繼臺模式下，由于源端信號和中轉的透明信號一致，我們可以直接用源端誤碼率代替接收端的誤碼率，因此在8800SX上，數字解調窗口里的TX BER即為中轉臺的RX BER值。

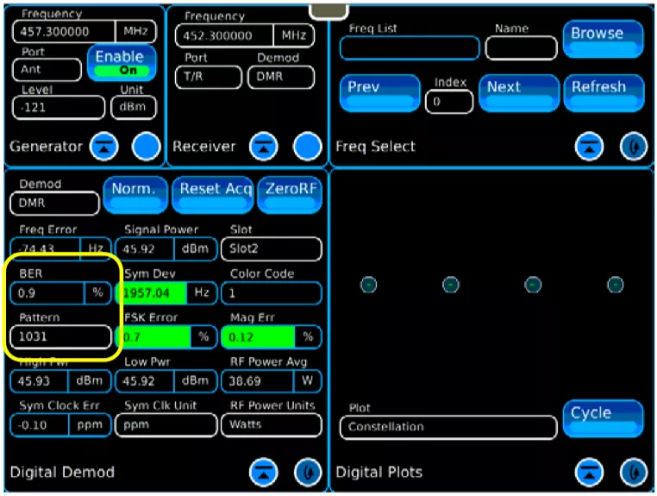

接收機RX的靈敏度我們可以通過降低射頻發生器電平來測量，直到指示接近1%的誤碼率。這是中繼臺接收部分的近似靈敏度。

在這個測試中，中繼臺從8800SX接收1031模式的信號（單音信號）。中繼臺接收端轉發已經過錯誤糾正的信號，并將數據發送回，并由8800SX接收端接收。

由此，TX BER誤碼率反映中繼臺接收機正在接收的誤碼率。
