5、注意事項

• 尋找干擾信號注入點

在電壓反饋型的開關電源電路中，測試信號注入點為反饋回路的取樣點與輸出電壓點之間。要辨別采樣點比較簡單，只需觀察反饋電壓由輸出電壓的哪條支路分壓得到即可。

注入電阻可選擇5 到100 歐的電阻，這種電阻在反饋電路中影響不大，推薦在系統設計時就提前預留此電阻。

• 注入信號幅度調節

注入信號的幅度經驗值可設為輸出電壓的 5%。如果幅度不能過小，示波器可能無法識別；過大則可能使系統出現非線性導致測量失真。另外環路分析功能還具備分段幅值的設置功能。

• 掃描頻率范圍設定

由于系統的穿越頻率大致為開關頻率的1/20到1/5左右，因此掃頻范圍應設在穿越頻率附近的范圍，在這個范圍內，一般可以找到環路的穿越頻率點。此處留意環路系統穿越頻率不能過低，否則環路無法響應高頻的負載波動，從而引起輸出電壓的噪聲。

• 測試探頭的使用

由于注入信號幅度微弱，推薦選用 1X 衰減的探頭測試。若使用 10X，則信號衰減后很容易被噪聲淹沒。在接地時也盡量使用接地彈簧，而不是接地夾子。

• PM/GM 顯示值

環路掃頻結束后會計算PM和GM值，GM值是當相位曲線第一次穿越0°時的頻率點，0db與該頻率點的增益測量值的差值，即GM=0db-增益測量值@相位第一次穿越 0°的頻點，因此正常情況下該頻點的增益測量值為負值，GM 值為正值。而PM值為增益曲線第一次穿越0db的頻點對應的相位測量值與0°的差值，如果該頻點之前相位曲線存在 360°的翻轉，則PM值會在0db頻點的相位測量值的基礎上加上翻轉相位值。

如何獲取環路測試功能

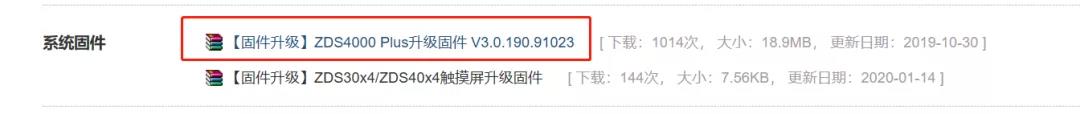

目前支持環路測試的示波器有ZDS4054 Plus、ZDS4034 Plus、ZDS4024 Plus、ZDS3054 Plus、ZDS3034 Plus、ZDS3024 Plus和ZDS3024，用戶可在致遠電子官網示波器資料下載頁下載固件進行更新。

?
