ZDS4000系列示波器高級分析功能:時序分析


  來源: ZLG致遠電子 時間:2020-04-08 編輯:清風
分享到:

?

時序分析在示波器上的實現,可以省去繁瑣的人工分析步驟,大大節省工程師反復測試總線時序所花費的時間,無論是產品研發,還是產線測試,相信ZDS4000系列示波器都能為您帶來全新的測試體驗。

點擊查看視頻

如何獲取最新的時序分析功能


支持時序分析的ZDS示波器有ZDS4054 Plus、ZDS4034 Plus、ZDS4024 Plus,目前免費標配了I2C、I2S、SPI、MIPI-RFFE、CAN、Reset、Switch七種協議時序分析。自動分析多個波形中最差情況是否滿足標準,可直接篩選某個特定節點并直接生成附帶截圖的報告。用戶可在ZLG致遠電子官網示波器資料下載頁下載固件進行更新。


測試項目

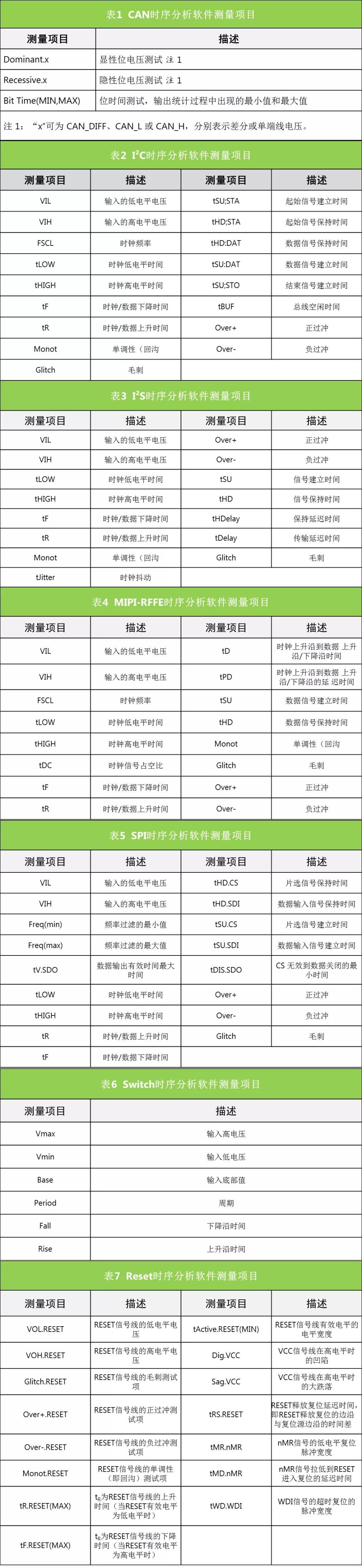

下方展示I2C、I2S、SPI、MIPI-RFFE、CAN、Reset、Switch具體的測試項,可下拉滑動表格查看。




測試界面

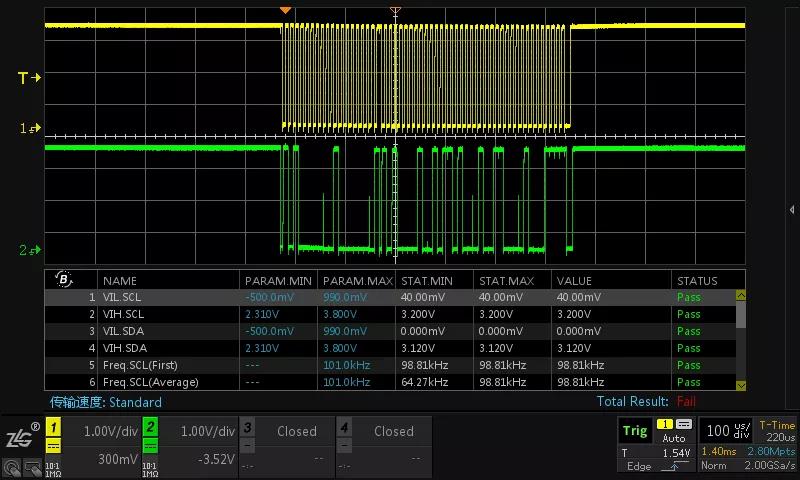

時序分析軟件測試界面如下圖所示,可直接觀測波形情況與具體的測試結果。



測量統計


如測試需要長時間進行,并對測試結果進行統計或針對測試結果進行特定操作,可使用測量統計功能。

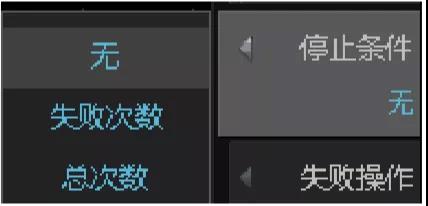

1、停止條件


停止條件即示波器停止“統計分析”的條件,當測試條件滿足預設條件時,時序分析軟件會停止統計完成分析工作。



2、失敗操作

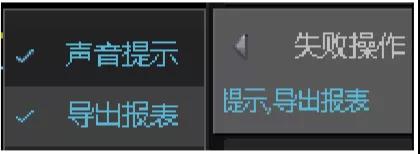

失敗操作即若波形進行測試過程中無法通過測試(Fail)時,將執行的操作??刹僮鞯氖录鐖D所示。



操作事件包括:

聲音提示:即當出現測試不通過項時,系統會發出警報聲(蜂鳴器)提醒;

導出報表:即當出現測試不通過項時,系統會自動導出當前數據并形成報告。


兩項可以同時選擇,若一項都不選擇,則若出現失敗項不做任何提醒。


3、歷史統計

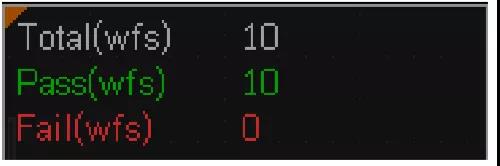

當設置好停止條件,失敗操作后,點擊【歷史統計】(運行/停止統計)可對測量結果進行統計,此時將【信息顯示】打開,可以看到統計的結果。



結果導出


測試完成后可對所測試的波形和數據進行導出。導出的“網頁報表”文件可使用網頁打開,導出的“CSV”文件可使用 Excel 打開。

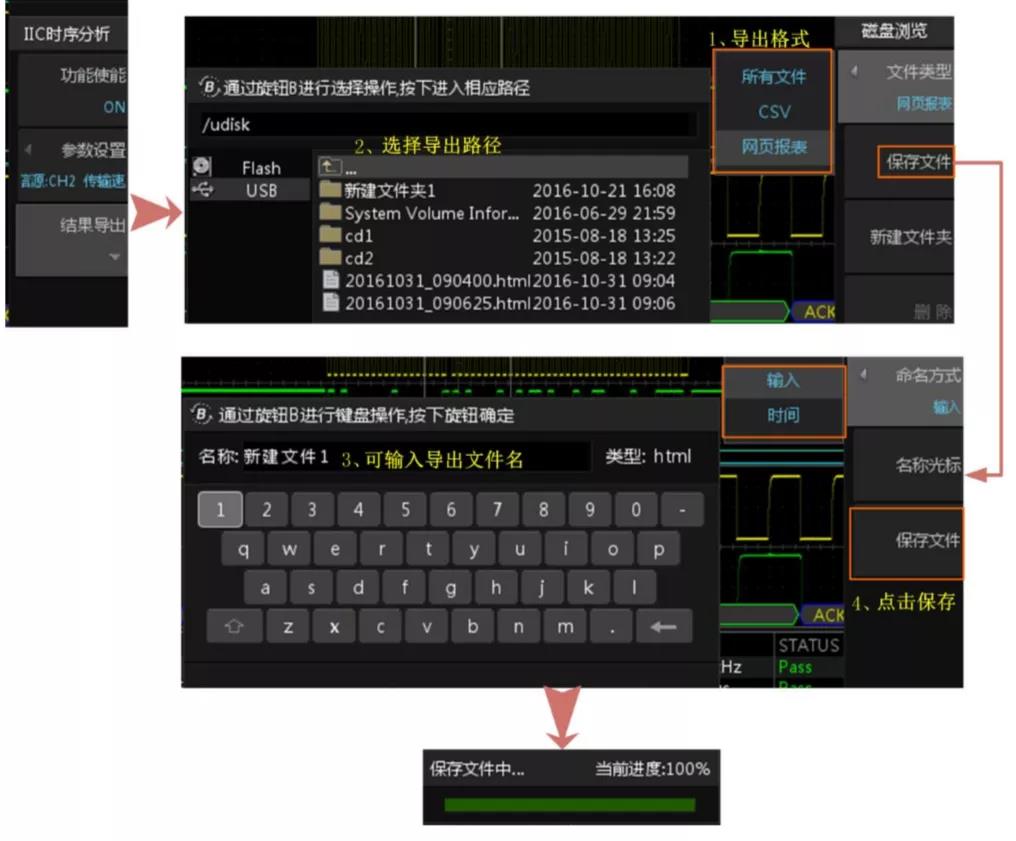

導出結果如圖所示:
