【校準】→【功率校準】→【源功率校準】，配置功率校準參數，點擊【功率計配置】，配置功率計的GPIB地址或USB連接地址（點擊【USB檢測】可以自動檢測USB功率計）；

第二、編輯損耗補償表。

端口輸出功率超出功率計的額定功率，則需要在功率計前端接衰減器。衰減器的衰減值需要寫入損耗補償表。點擊【編輯損耗補償表】，根據源功率校準時功率計前方所需的衰減器特性，增加損耗信息。

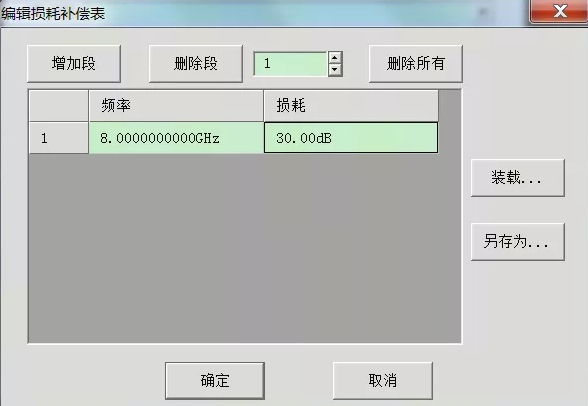

圖5 編輯損耗補償表對話框

第三、執行源功率校準。

設置容差和最大讀取次數，點擊【執行校準掃描】，等待校準完成,校準完畢，點擊【確定】。

圖6 源功率校準對話框

（3）接收機校準。

創建兩條軌跡R1和A，源端口為1，分別進行接收機校準。

端口1輸出連接負載，選中軌跡R1，【校準】→【功率校準】→【接收機校準】。

圖7 接收機校準對話框

端口1輸出連接開路器，選中軌跡A，進行接收機功率校準。

（4）網絡參數校準，本系統選擇增強型響應校準。

在網絡儀中選擇【校準】→【非向?qū)?zhǔn)】，進入非向?qū)?zhǔn)的對話框。選擇校準類型為增強型響應校準；

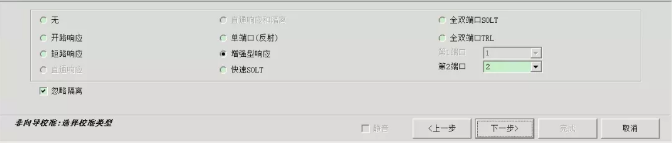

圖8 非向?qū)?zhǔn)-選擇校準類型對話框

點擊【下一步】，選擇校準件為31121；

按照界面顯示，依次連接開路器、短路器和負載，最后將兩個端口直通，完成校準步驟；

圖9 選擇校準類型對話框

校準完成后，點擊【確定】，矢量網絡分析儀校準打開并應用。

（5）打開接收機修正。

校準結束，當前程序中默認接收機修正為關閉狀態，測試時應手動打開，依次點擊【功率】→【更多】→【功率校準】→【接收機修正】，打開接收機修正開關。

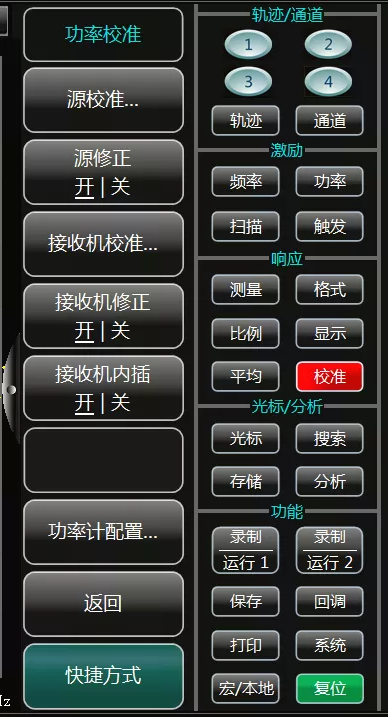

圖10 接收機修正打開界面

（6）校準完成。

2.3 測試系統性能分析

（1）校準結果分析。

端口1和端口2通過大功率衰減器連接，等效于測試直通。此時S11為大功率衰減器的反射系數。同時由于補償了衰減器的衰減系數，S21全頻段數據接近于0。

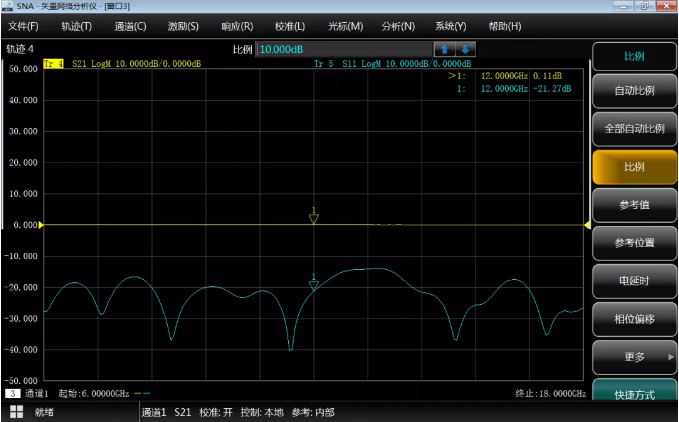

圖11 S參數測量結果

（2）輸出功率線性度分析。

設置輸出功率為20dBm，觀察接收機B測量曲線，測試結果如圖11所示，圖中12GHz頻點接收機B接收功率變?yōu)?0.04dB，差值為0.04。

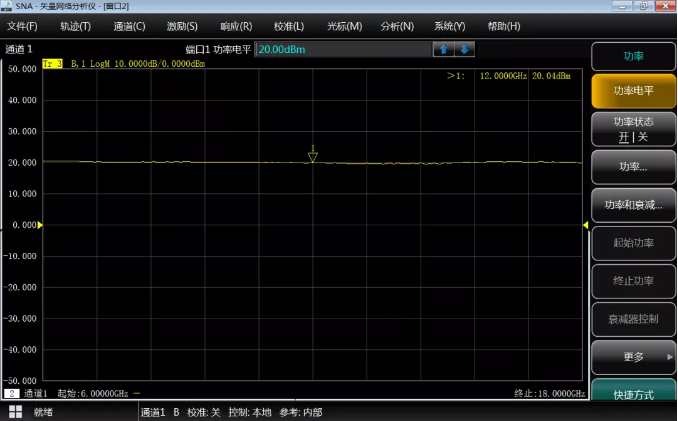

圖12 輸出功率線性度測量結果

（3）輸出功率穩定度分析。

將R1歸一化，等待一個小時，測試結果如圖12所示，圖中歸一化后的峰峰值為0.13。

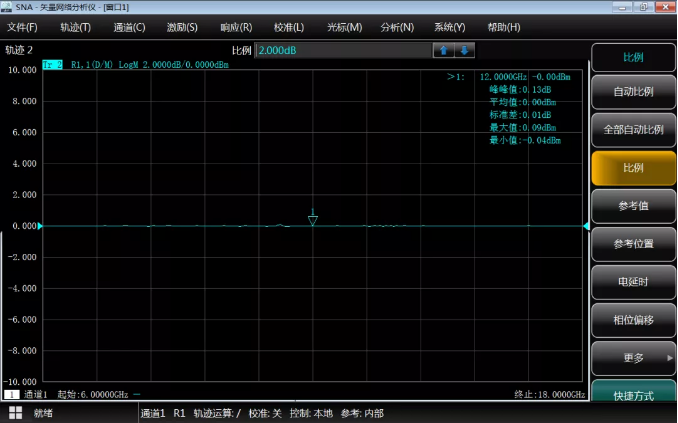

圖13 輸出功率穩定度測量結果
