損耗計算時間(ON)：電壓波形低于中間電平后波形低于"U Level",到波形高于中間電平之前波形高于"U Level"之間的時間。

零損耗時間：在相應損耗計算時間和下一個損耗計算時間之前，從波形經過損耗計算時間中點后，電流波形首次低于"I Level"電平開始，到波形經過中點之后首次超過"I Level"電平之間的時間。

開關時間：除以上兩個時間區域以外的時間。Turn on時間是電流波形上升時間，Turn off時間是電流波形下降的時間。

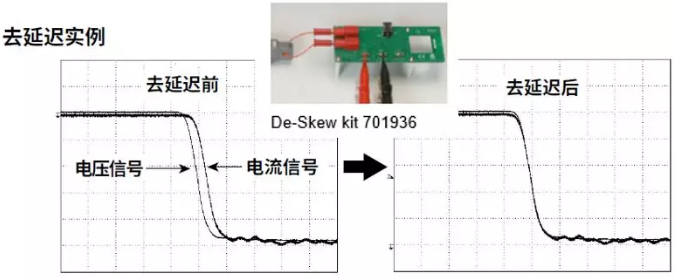

通道去延遲方法

由于測量電壓/電流使用不同類型的探頭,會對波形造成時間偏移，測量結果明顯偏高或偏低，而器件的開關速度越快，偏移的影響就越明顯。偏移校正夾具可以直接校正電壓探頭和電流探頭之間的時間偏移。其基本原理是夾具產生一組相位差為零的電壓和電流的脈沖信號同時作用在電壓和電流探頭上，通過示波器觀察脈沖信號經過探頭后的時間偏移，并在示波器上校正偏移時間。

導通損耗測量方法

導通狀態下由于開關管導通電阻R(on)很小，通常毫歐級別，導通狀態下能量損耗相對較小，Vds較小，考慮到示波器8bit的分辨率，大量程下誤差超過實際電壓值，因此使用常規UI測量方式誤差非常大。

DLM3000的電源分析功能針對導通狀態下小電壓測量困難的問題，給出了三種導通損耗測量選項，可以根據實際情況，選擇合適的運算方式。

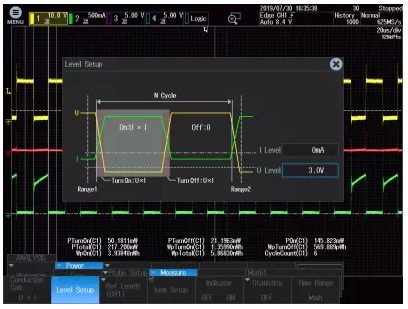

① U×I ：使用測量值（U,I）

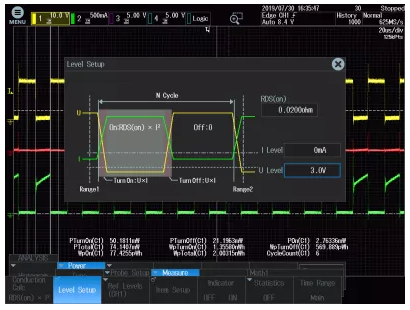

② RDS(on)×I2：使用開關器件導通電阻(RDS(on))以及測量值(I）

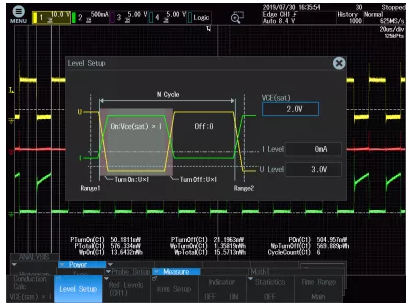

③ VCE(sat)×I：開關器件集電極-發射級飽和電壓VCE(sat)以及測量值(I)
