近年來，隨著智能化產品層出不窮，競爭愈發激烈，眾多終端類產品廠商對自身產品的指標要求越來越高，除了傳導測試，也開始對自家產品提出OTA性能指標的要求。
本篇文章就跟大家分享一下5G時代OTA測試的相關內容。文章主要目錄如下：
1. OTA測試是什么
2. OTA的主要測量指標
3. 5G的到來，為OTA測試帶來了新挑戰
4. 5G時代，如何輕松應對OTA測試挑戰
5. 使用SystemVue軟件進行OTA仿真的流程
06. OTA仿真案例
1、OTA測試是什么？
顧名思義，OTA測試會模擬產品的無線信號在空氣中傳輸的場景，在待測件發射天線或接收天線端口通過無線信號與測試系統連接開展測試。
OTA測試可以將產品內部輻射干擾、產品結構、天線的因素、射頻芯片收發算法等因素考慮進去，是非常接近產品實際使用場景的測試手段。

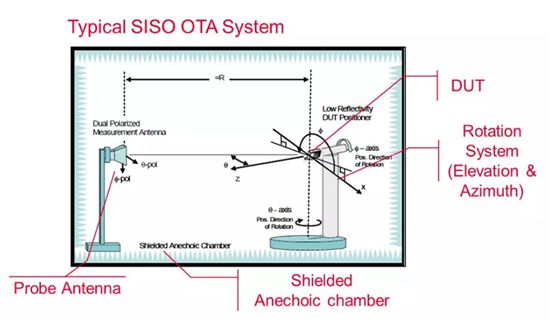

我們以最早的3G UE SISO OTA測試為例來了解OTA測試所需的最基本環境：
吸波暗室，轉盤（控制UE旋轉）
探頭天線（在某一固定位置接收UE輻射信號）
用于提供探頭天線虛擬基站信號的無線測試平臺（如Keysight UXM系列，圖中未顯示）
測量過程中將通過旋轉轉臺來控制并測量UE天線在不同方向的輻射特性。
圖 1
4G LTE時代的測量由于MIMO的引入而變得更加復雜，3GPP標準委員會采納了兩種測量方式：
MPAC
Multi-Probe Anechoic Chamber 多探頭法
RTS
Radiated Two-Stage Method 輻射兩步法
這兩種方案都可以測量UE在衰落信道下的吞吐量指標。
MPAC所需的基本設備包括吸波暗室，無線測試平臺(如Keysight UXM系列)，信道模擬器(如Keysight Propsim Channel Emulator)，多組探頭天線及轉盤；
RTS測量方案所需的基本設備包括吸波暗室，無線測試平臺(如Keysight UXM系列)，一組探頭天線，衰落信道由UXM內部的通道模擬器實現。
2、OTA的主要測量指標
OTA測量包括發射端測量和接收端測量兩個部分。發射端測量指標主要包括以功率測量為主的指標，如TRP(總輻射功率)和以信道質量為主的指標如Directional EVM；接收端測量指標主要包括波束頂點處的靈敏度，交調，Throughput(吞吐量)等。具體如下：
- 發射端：
ACLR (Adjacent Channel Leakage Ratio) 鄰道泄漏功率比
TRP (Total Radiated Power) 總輻射功率
EIRP (Equivalent Isotropic Radiated Power) 等效全向輻射功率，即某方向測得的輻射功率，為TRP的基本構成單位
Directional EVM (Error Vector Magnitude) 具有方向性的矢量誤差幅度
Directional Power 具有方向性的功率
- 接收端：
TIS (Total Isotropic Sensitivity) 總全向靈敏度
EIS (Effective Isotropic Sensitivity) 有效全向靈敏度， 即某方向測得的靈敏度，為TIS的基本構成單位。
Performance Test即特定場景 (SISO/MIMO) 下的吞吐量測試
3、5G的到來，為OTA測試帶來了新挑戰
5G 時代，系統頻段更高，此外基站Massive MIMO技術的應用，使得傳統的傳導復雜程度大大提高，除了手機，基站端也不得不進行OTA測試。
（1）5G OTA測試面臨著一系列的新挑戰

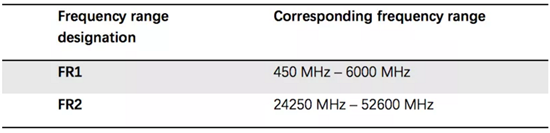

1）5G OTA測量需支持兩個頻段：FR1—6GHz以下頻段以及FR2—毫米波頻段。
表 1
2）基站端引入的Massive MIMO技術要求其至少支持8X8陣列天線，陣列合成波束的直接遠場測試對暗室尺寸要求很大。目前可能的方案有緊縮場測量，近場測量，由中場測量結果推算緊縮場等，不同方案各有千秋，最終測量方案標準委員會尚未有定論。
3）OTA測量往往需要遍歷整個球面不同方向，至少需要多少個測試點，如何劃分測試點，這些都直接影響測得的系統性能和測試速度。
4）未來5G NR毫米波終端設備很可能不存在射頻測試端口，這意味著以往所有傳導測試下測量的各項指標都要轉到暗室OTA環境測試，過去積累的測量經驗不再適用。

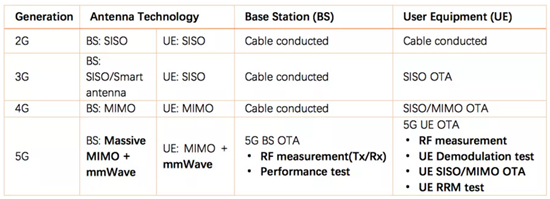

（2）不同無線通信制式的OTA一致性測試比較
表 2
4、5G時代，如何輕松應對OTA測試挑戰
