由于暗室的引入，OTA測試系統非常復雜，系統搭建時間長，硬件設備多，而OTA系統指標測試需要在所有硬件都就緒的情況下才能展開，一旦發現待測件OTA系統性能無法滿足3GPP要求，就需要重新返工，這導致產品系統集成的成本很高，風險極大。
（1）應對OTA測試帶來的挑戰
為了應對OTA測試帶來的挑戰，在硬件設備準備齊全之前，可以先通過進行OTA仿真，在產品研發階段提前快速獲取系統OTA指標性能上限，在仿真環境下確保產品滿足OTA各項指標要求后，再進行后續開發和硬件測試，這樣可以大大降低設計風險，避免不必要的返工，減少反復測量的次數。
5G NR OTA測試是對整機的測試，需要綜合考量基帶、射頻及天線共同作用下的性能指標，因此需要一款能夠同時考量這三方面，并且能夠測量OTA所需的系統指標，如EVM, ACLR, Throughput等的仿真軟件。
（2）Keysight Pathwave SystemVue
Keysight Pathwave SystemVue 是用于電子系統級(ESL)設計的專業EDA軟件，是業界唯一可以完整的進行5G NR 基站/手機的基帶、射頻及天線整機OTA仿真和系統驗證的工具。
對于5G基帶系統實現
SystemVue提供基于3GPP協議標準的5G NR基帶算法參考庫，包括上行/下行信號的物理層發射和接收算法，覆蓋0.5GHz ~ 100GHz的3D毫米波信道模型，發射及接收OTA暗室模型等；
對于射頻子系統的考量
SystemVue內提供豐富的射頻行為級模型，支持通過器件射頻參數模擬實際射頻器件，或導入器件的S參數、X參數模型，或直接與Keysight Pathwave ADS (Advanced Design System) 專業的射頻電路級設計軟件進行聯合仿真；
對于天線性能的考量

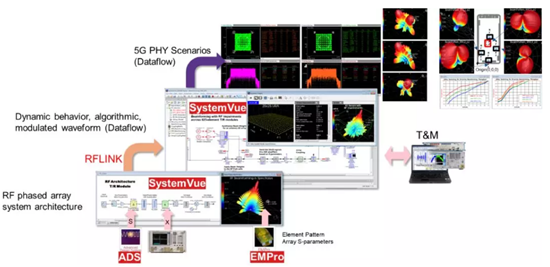

可以通過在SystemVue的信道模型或OTA暗室仿真模型內導入仿真或測量得到的天線遠場方向圖文件—Antenna Pattern (可通過Keysight Pathwave EMPro 三維電磁場仿真軟件仿真并提取)，用以將天線輻射特性反映在實際傳輸信號中。
圖 2
在早期設計階段
通過系統級仿真獲取系統性能的上限，完成射頻模組及天線的系統級定標。SystemVue提供符合3GPP一致性測試標準的仿真模板，設計者不需要花費時間研究協議的具體內容與物理層實現方式，只需通過帶入測試用例所需基本參數，即可通過OTA仿真獲取EVM/ACLR/靈敏度等指標，在設計初期快速定位問題，降低系統集成的風險。
在產品驗證階段
通過與ADS等專業電路級仿真工具進行聯合仿真，或導入射頻器件仿真或測量模型，如S參數、X參數等，并導入EM仿真或暗室測量得到的天線方向圖文件，以進一步使仿真結果貼近真實產品性能，提前驗證系統OTA性能指標，縮短OTA驗證時間，節約暗室測量時間與成本。并且，SystemVue可與Keysight儀表無縫連接，支持快速搭建參數可配置的原型樣機系統，加速硬件驗證流程。
另外，SystemVue也可仿真驗證基于RTS兩步法的OTA測量方法和MPAC OTA測量方法，并助力了標準化制定過程。
Keysight積極參與標準化定制過程，在3GPP協會針對MPAC OTA測量的探頭擺放位置的標準化進程討論中，Keysight結合F64信道模擬器，利用系統級仿真工具SystemVue及其OTA暗室模型，仿真評估了不同探頭天線擺放位置下系統的吞吐量，提出了最優的探頭擺放方案并通過了提案(R4-1912104)。
關于FR2的測量中，Keysight基于SystemVue中進行的吞吐量仿真提出了RTS測量中的暗室隔離度指標建議，詳情請訪問3GPP網站下載R5-198264提案。
5、使用SystemVue軟件進行OTA仿真的流程
圖 4
SystemVue中的OTA仿真流程根據測量需要，主要分為兩類：發射端測量流程 和 接收端測量流程。
所需模塊包括：
5G NR基帶算法模型
用于產生并發射、接收解調、解碼、測量5G NR上行/下行數據；
OTA暗室仿真模型
用于模擬OTA測量環境，支持任意排布的天線陣列，天線方向圖的導入，任意方向的探頭位置等；
根據3GPP TR 38.901 建立的3D MIMO 信道模型
用于Performance Test等需要的衰落信道，完成協議要求的吞吐量(Throughput)測試，或模擬動態波束賦形和波束跟蹤在LOS信道下的性能。
- 發射端測量流程：

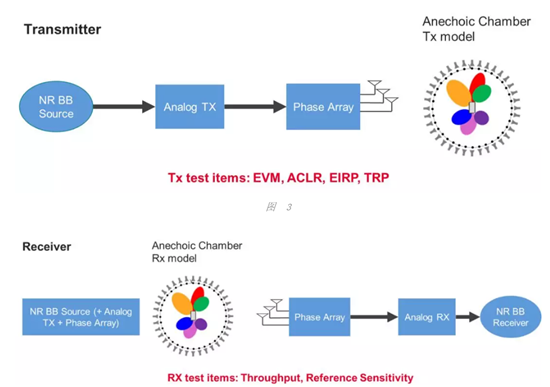

基帶信號產生 ? 射頻模塊 ? Tx相控陣處理 ? 暗室Tx OTA模型(最終輸出空口信號的EVM/ACLR等測量指標)
- 接收端測量流程：
(虛擬發射端信號產生，終端測量時，即為模擬基站發射信號) ? 暗室Rx OTA模型 ? Rx相控陣處理 ? 射頻模塊 ? 基帶接收機(包括同步，信道估計，譯碼等過程，最終輸出吞吐量/靈敏度等測量指標)
6、OTA仿真案例
SystemVue 提供根據協議搭建的基站及UE終端仿真模板，分別包括對發射端、接收端所需各項指標的仿真和驗證，以及SISO/MIMO場景下的各項指標驗證，并支持根據用戶所需場景靈活調整系統架構。以下是基站和UE終端的兩個OTA仿真模板。
（1）基站下行發射端測量
