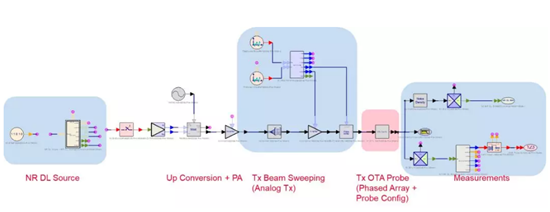

以基站下行發射端測量為例，需要測量Directional EVM, EIRP, TRP, ACLR等指標。系統原理圖中包括基本的NR下行(BS)信號源，上變頻模塊，功放模型，相控陣波束控制模組，Tx OTA暗室模型以及信號測量模塊，實際應用中可根據用戶設計調整其中的基帶、射頻及天線模塊實現方式。

圖 5

本例中，通過在模板中的Tx OTA暗室模塊中導入中場、遠場等不同情況下的天線方向圖，并控制探測點位置的掃描，仿真得到不同波束方位角的測量指標。

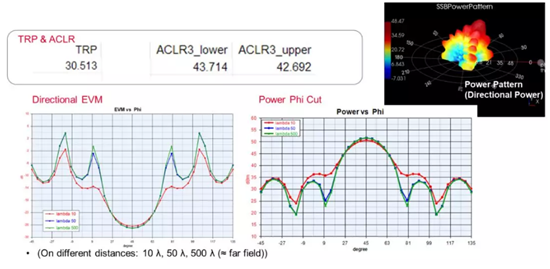

圖 6

以圖6中directional EVM 和SSB Power Phi Cut為例說明仿真情況：

紅色為收發天線間距10倍波長處的結果

藍色為距離50倍波長處的結果

綠色為距離500倍波長 (接近遠場) 處的結果

基于中場和基于遠場的結果在波束主瓣方向基本一致，而在波束零點位置，由于中場無法忽略位置信息帶來的相位影響，因此和遠場結果有所區別，這與暗室測量結果一致。同時也可以看到，在信噪比一致的情況下，EVM結果與功率結果互補。

（2）手機終端設備(UE)接收端靈敏度測量

我們再來看一下終端設備的接收端測量模板。協議規定參考靈敏度指標REFSENS為在基站波束與手機波束主瓣方向?qū)?zhǔn)時，接收端可以進行可靠通信 (吞吐量百分比在95%及以上) 所需的最小信號功率。

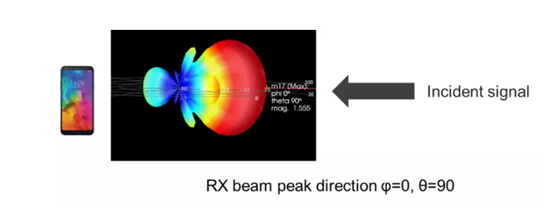

圖 7

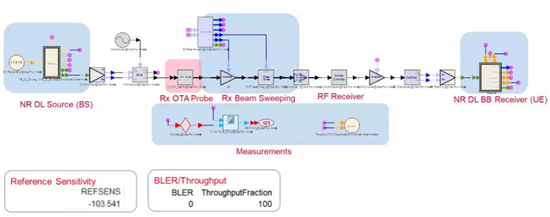

圖 8

利用上圖8模板，可進行REFSENS靈敏度測量

接收端測量的信號源來自基站，因此仍然使用NR DL信號源提供虛擬基站信號并上變頻到射頻信號，并添加相應射頻器件參數；

而此時OTA暗室模型、波束掃描及其他射頻前端模塊則模擬待測UE探測點及接收模組，其中天線部分仍由天線方向圖文件帶入OTA模型內實現；

基帶接收機部分由SystemVue 5G算法庫提供，最后接測量模塊求解出BER，Throughput等指標，并通過對功率進行掃描找到Throughput由100%下降到95%時的臨界點，以得到接收機前端靈敏度REFSENS。

基于此，也可擴展到覆蓋整個球面的靈敏度仿真，以確保UE如手機在任意方向的通話質量，這一指標在標準中通過EIS (Effective Isotropic Sensitivity) 定義：

將球面靈敏度功率EIS進行累計積分得到EIS CCDF曲線，根據不同功率等級，協議定義了在EIS CCDF曲線的不同百分比處對應的EIS，即UE球面覆蓋功率指標要求。SystemVue已提供了不同球面分割情況下，該項測量指標的仿真，在此不做更多贅述。
