例如，對單相驅動器進行測量時，如果讀數太大，可以將均值設置為10 以上，以幫助使測量穩定。
分析儀通過三相三線配置進行連接，如圖10 所示（ 即所謂的兩表法，關于利用n-1 臺功率表可以測量通過n 條線路向系統提供電源的證明，請參見應用指南：三相測量原理）。

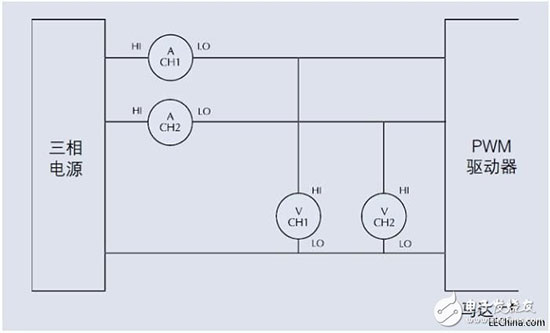

圖10. 三相三線連接
在這個線路配置中，可能使用分析儀的第三通道和第四通道，以測量驅動器輸出或驅動器內的直流總線。
8. 損耗與效率測量對任意系統，要想對其損耗和效率進行測量，最好對系統輸入和輸出進行同步測量，如圖11 所示。

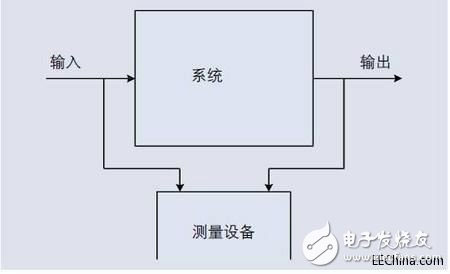

圖11. 效率測量圖 對于高效系統（ 如脈寬調制驅動器） 來說，這一點特別重要。這是因?yàn)?，如果?duì)輸出和輸出分開測量，而且在測量之間關閉系統來切換儀器，那么就不能始終確保兩個測量具有完全相同的負載條件。如果忽視負載條件的任何差異，那么都會導致測得損耗的誤差。 例如：設置Number 1 — 測量輸入。

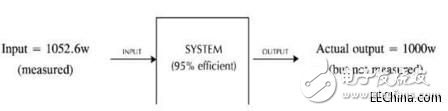

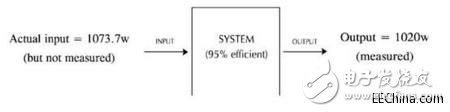

關閉系統，重新連接輸出測量，并再次開啟系統：設置Number 2 — 測量輸出（ 但條件稍微變化）。
表現損耗 = 1052.6 W - 1020 W = 32.6 W實際損耗 = 1073.7 W - 1020 W = 53.7 W這說明測得的損耗誤差非常大！為了避免這類誤差，您可以使用4 通道儀器，如PA4000 功率分析儀，它能夠?qū)︱?qū)動器輸入和輸出同時進行兩表法測量，如圖12所示。

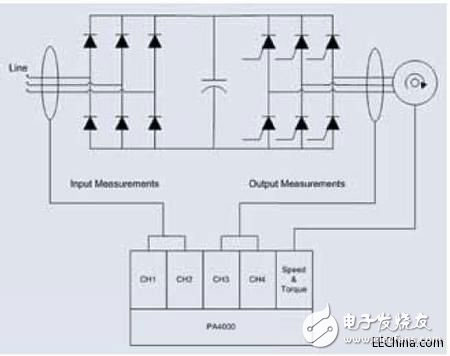

圖12. 利用兩表法實現PA4000 與驅動器輸入、輸出端連接 使用這個方法將確保精確測量，即使輸入和輸出測量之間的條件可能稍有變化。條件的稍微變化無關緊要，因?yàn)槊看涡蕼y(cè)量都是同步測量。
9. 進行連接
對馬達驅動器進行電壓連接通常只是小事一樁，因?yàn)閷?duì)各相之間電壓進行測量。進行電流連接則更具挑戰。進行電流連接主要有兩種方式。第一種是方式“分割”導 體，并使電流通過電流分流器，然后測量電流分流器兩端電壓降。雖然這種方式在地功率情況下可行，但當電流較高時，則行不通。 對于大電流，可能使用電流傳感器。通常，這涉及到使初級電流載流導體與電流測量設備相連。測量設備生成一個與初級電流成比例的次級電流。 一般情況下，這需要通過電流測量裝置的初級載流導體傳遞。測量設備創建一個與初級電流成比例的次級電流。
為什么使用電流傳感器？
使用電流傳感器的原因主要有3個：
1. 正在測量的信號可能與測量設備不兼容。例如，大部分測試臺儀器無法測量超過100 A 的電流，而這么大的電流是大型馬達和驅動器中常見的。
2. 消除測量?jī)x器與測量信號的耦合。在脈寬調制驅動器中，快速開關電壓（dV/dt） 往往造成正在測量的輸出信號具有很大的共模分量。高共模電壓給電流測量帶來不確定性。使用電流傳感器隔離分析儀的電流輸入和電壓波動，從而消除因共模引起的不確定性。
3. 為了便利和安全。在馬達系統中往往存在高壓，而且電源阻抗往往極低。如果連接不正確，可能造成大量能量流動。
選擇正確的電流傳感器電流傳感器有許多種，在馬達測量中使用的4 種最常見電流傳感器是：
1. 電流鉗
2. 閉環霍爾效應
3. IT 型閉環
4. 電流互感器
