Pickering Interfaces提供高密度的測試與仿真產品，但它的姐妹公司Pickering Electronics是最新開關元件器的供應商。Pickering Electronics開發和生產微型舌簧繼電器，最新型號是120系列，據Stasonis講述該系列產品是工業上1A尺寸最小的繼電器（長3.9mm，寬3.9mm，高15.5mm）。Stasonis 提到“與pickering之前的高密度1A開關相比，這個繼電器使得在PCB上的繼電器數量幾乎增加了一倍，為我們的客戶提供了強大的功能?！?Pickering舌簧繼電器還包括Mu金屬屏蔽層，以確保辦卡上非常緊密封裝的開關之間沒有干擾?！斑@是至關重要的，因?yàn)槲覀兎?wù)的許多應用都是“關鍵任務”-這就意味著絕對不可以失敗” Stasonis 繼續說道。

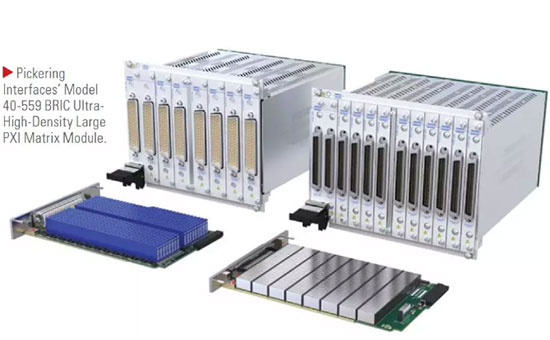

Pickering Interfaces使用新的120系列繼電器的第一個產品是超高密度的PXI矩陣模塊， 40-559系列BRIC矩陣，在PXI模塊中提供了多達4096個交叉點。與Pickering之前的1A BRIC矩陣40-562A相比，40-559的開關密度幾乎是40-562A的兩倍（1.94倍）。除了密度，120系列一個更大的優勢是電流額定值比其他同等尺寸的繼電器高4倍多。有2槽，4槽或8槽的PXI大小可供選擇，這些PXI矩陣可以使得一個完整的功能ATE系統封裝在一個3U的PXI機箱中。
2018年，Pickering生產除了2A的PXI故障注入開關模塊，可以允許11或22個信號對通道。這些模塊主要用于模擬汽車和航空電子設備測試應用中涉及安全關鍵控制器可靠性測試的故障情況。Pickering公司最近還推出了65-221高密度模塊化LXI以太網舌簧繼電器矩陣，最初設計該矩陣是為了在晶圓和封裝層面測試半導體。該解決方案結合了Pickering最新的LXI機箱及其新的插件矩陣。

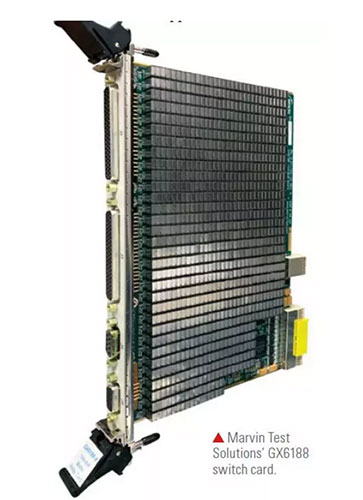

Marvin Test Solutions剛剛為其GENASYS switch系列產品推出了一個額外的模塊——GX6188，它具有一個8*104矩陣加上一個額外的8*8矩陣，用于促進多塊開關板卡的“聯合”以構建更大規模的矩陣。此卡可作為6U PXI系統的一部分或GENASYS系統的一部分進行集成。MTS的Dewey指出GENASYS架構地址靈活性和可靠性的原因是通過端到端的開關切換軟件- SwitchEasy，簡化了從儀器到被測單元（UUT）的信號路由，并且防止可能損壞系統或UUT的信號的路由或連接。此外，GENASYS子系統還包括用于計數和記錄繼電器閉合總數的機載電路，為預測繼電器壽命提供了預測數據。
今年4月，Tektronix推出了新的DAQ6510數據采集和萬用表系統。Brown指出，該系統占地面積小，靈活性強，只有半機架寬，最多可提供80個多路復用器通道。DAQ6510有大量的連接頭，在其開關模塊部分引入了許多D型連接器，可在系統維護期間或在設置新的測試系統時更改插件切換模塊，從而最小化停機時間。與此同時，Keithley將于2018年7月發布3700A系列系統開關/萬用表，包括基礎3706A系統開關/萬用表主機，以及增加靈活性的三個選項。這臺主機包含6個插槽，可插入2U高(3.5英寸/89毫米)外殼的板卡，以適應中通道或高通道計數應用程序的需要。當滿載時，主框架可以支持多達576條雙線多路復用通道或2688條單極矩陣交叉點。
對于Cytec來說，Turner無法談?wù)撛摴咀罱槍?duì)客戶的開關解決方案的細節，但他分享了有關其特制的DXM/128x128矩陣的信息。用于切換空線通信信號標準。它是一種非阻塞的、全扇形輸出矩陣，用于衛星地面站和重定向信息。該系統目前正在部署最新的GOES-R氣象衛星。
聲明：本文為從英文翻譯過來的文章，素材摘抄自Electronic Engineering February 2019期刊中的部分內容。原文作者：By Mike Hockett, Editor-in-Chief，本文譯者：虹科Tina
