復雜系統的調試和驗證面臨許多測試技術挑戰，包括捕獲和可視化多個不頻繁或間斷出現的事件，如串行數據包、激光脈沖和故障信號。為了準確測量和表征這些信號，必須在長時間內高采樣率捕獲它們。

示波器的默認采集模式因為其有限的記錄長度會強制在采樣率和捕獲時間進行妥協。使用更高的采樣率可以更快地填充儀器的內存，減少數據采集的時間窗口。相反，捕獲長時間的數據通常是以犧牲水平時間分辨率(采樣率)為代價的。

分段存儲架構

FastFram eTM分段存儲允許將內存分割成多幀。每一幀的記錄長度與啟用Fastframe模式之前相同，最大幀數為儀器的最大記錄長度除以一幀的記錄長度。以指定的采樣率觸發采集并填充每一幀，只捕獲感興趣的波形部分。這些幀可以按照它們被捕獲的順序單獨查看，或者疊加以顯示它們的相似性和差異性，從而使您能夠輕松地審視波形，以便您可以將注意力集中在感興趣的信號上。

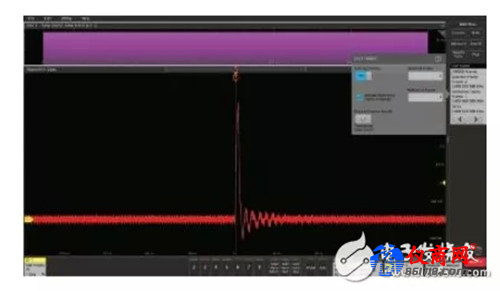

圖1 利用5系列MSO分段存儲分割內存，實現以高采樣率捕獲多個脈沖

圖1演示了這種方法，捕獲了100，000幀。使用5系列MSO（使用4系列、6系列MSO是相同的）中的Fastframe分段存儲器 ，以3.125 GS/s的采樣率捕獲脈沖。Fastframe采集模式的觸發速率可以達到每秒500萬幀 （ 采集/秒 ），這比示波器其他的觸發速率都要快得多。

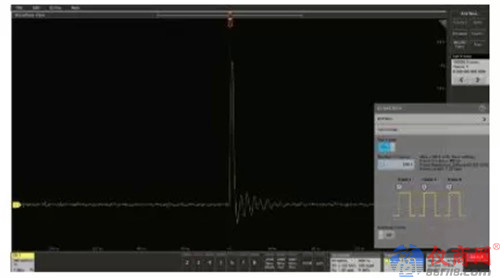

圖2 所有獲取幀疊加顯示允許快速的視覺比較

在圖2中，分段存儲幀被疊加，因此所有的脈沖在屏幕上看起來都是堆疊在一起的。這允許對所有獲取幀進行快速的可視比較。選定的幀被設置為100，000，波形以藍色顯示在疊加幀的頂部。參考幀和所選幀之間的時間差 （Delta） 顯示在顯示器 右側的結果面板中。

Fastframe分段存儲方法的優點包括 ：

? 高Fastframe波形捕獲率增加捕獲偶發事件的概率

? 使用高采樣率保證了波形細節使捕捉脈沖的死區時間最小，確保有效利用記錄長度

? 存儲幀可以快速和直觀地進行比較，以確定是否在疊加顯示中出現異常

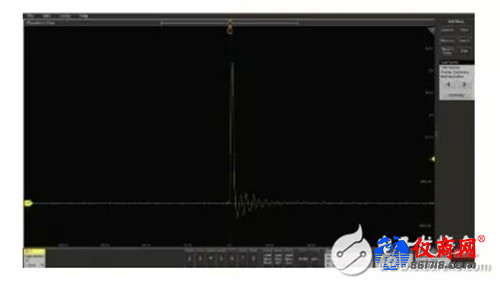

圖3 5系列MSO分段存儲顯示，顯示平均總結幀信息

Fastframe分段存儲支持標準的樣本采集模式、峰值檢測和高分辨率模式。Fastframe可以在記錄結束時提供一個額外的“摘要”幀。對于采樣和高分辨率的采集模式，可以添加一個平均總結幀來顯示所有幀的平均波形。對于峰值檢測采集模式，可以添加包絡摘要來顯示所有幀中波形的最大值和最小值。

圖4 顯示Fastframe時間戳，在顯示右側的結果面板中顯示幀1和幀2之間的時間間隔。顯示頂部的粉紅色時間趨勢柱狀圖，所有100，000個脈沖之間的時間差非常一致
