一直以來，工程師關注的一個重點就是波形的穩定性分析。然而在對波形的長時間監控中，突發的數據干擾往往難以捕捉定位，就成為了許多工程師的心頭之患。本文介紹幾種實用分析功能，協助工程師們快速定位異常數據的位置。

查看波形是電子測量儀器最常用的一個功能。為了確保波形是否穩定運行，工程師們往往需要對觀測信號進行長時間的采樣檢測，本文介紹ZDL6000示波記錄儀常用的3種波形異常檢測功能，可以通過這3種功能迅速定位到異常數據的發生位置，大大提高測試效率。

一 波形累積

如果檢測信號擁有明顯的周期特性以及穩定的觸發條件，那么在示波記錄儀的顯示屏幕上，波形將一幀幀穩定繪制，我們可以利用波形穩定觸發這個特性，在顯示中啟動波形的累積功能，并將累積計數設置為無限，即可在波形的長時間采樣中，對于觸發后的波形將不再進行清屏，而是一層層的疊加繪制。因此，不用擔心因為刷新率過快而錯過異常的波形。

觀測到異常波形現象后，可以通過歷史統計等功能定位到異常幀。ZDL6000示波記錄儀最多支持5000條歷史記錄，可以定義事件進行二次查找分析和存儲。

圖1 波形累積

二 參數測量

僅僅通過波形的直觀表現分析異常信號，需要工程師對于波形特性有一定的了解，ZDL6000示波記錄儀標配55種自動測量參數，可在采集的同時，將各項指標精準量化，通過測量參數列表的實時統計顯示，迅速發現異常數據。并通過歷史統計功能，定位到異常信號產生瞬間。

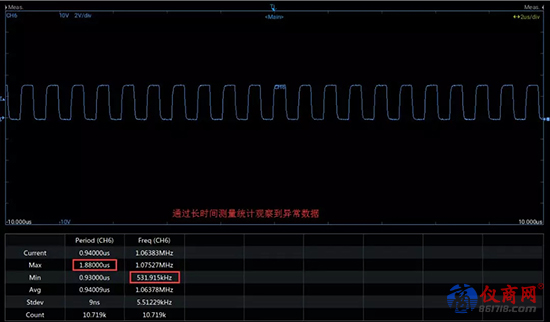

圖2 自動測量觀察異常數據

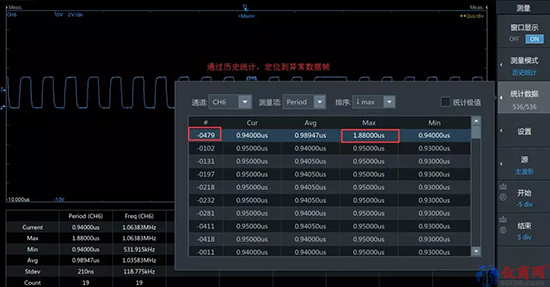

圖3 歷史統計定位異常數據

三 GO-NOGO條件判斷

通過波形累積或者參數測量，需要工程師肉眼觀察分析波形處理后的數據，而歷史記錄也有數量上限。如果要對一個信號進行數小時甚至數天的自動監控，自動發現條件異常后立刻進行波形存儲與對應處理，可以通過設置GO-NOGO的判斷條件，由ZDL6000示波記錄儀自動對信號進行合法判斷和處理。

>>>>1、GO-NOGO波形范圍判斷

在菜單中選擇GO-NOGO功能，選擇為波形模式，在區域功能指定一個通道，通過波形范圍的偏移處理，得到一個合法的判斷區域，最多允許保存6個自定義區域。區域一旦生成，后續可以反復使用和調整。區域生成后，可以在判斷功能內，指定波形和區域的對應關系和動作處理，一旦在采集期間滿足設定條件，將執行對應動作，可將當前波形進行存儲，并通過蜂鳴、郵件等方式通知工程師。ZDL6000示波記錄儀最多支持16個條件的邏輯組合，滿足各類實際應用場景。

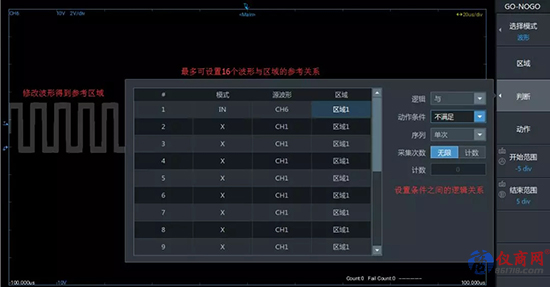

圖4 GO-NOGO設置界面

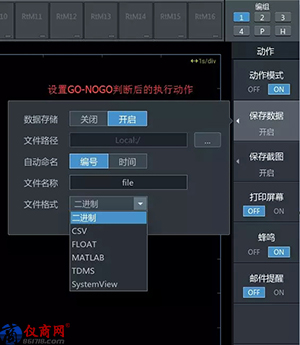

圖5 動作設置界面

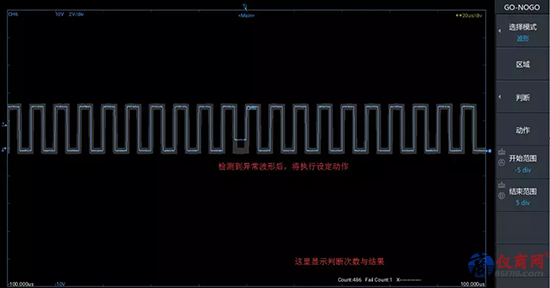

圖6 GO-NOGO判斷結果

>>>>2、GO-NOGO測量參數判斷
