在菜單中選擇GO-NOGO功能，選擇為參數模式，可根據波形的峰值、周期、邊沿時間等55個自動測量參數進行條件判斷，并在滿足條件時進行動作處理，和波形模式一樣，支持16個條件的邏輯組合，條件一旦滿足可實時存儲數據，不用擔心采集時間過久而導致歷史記錄被覆蓋的問題。

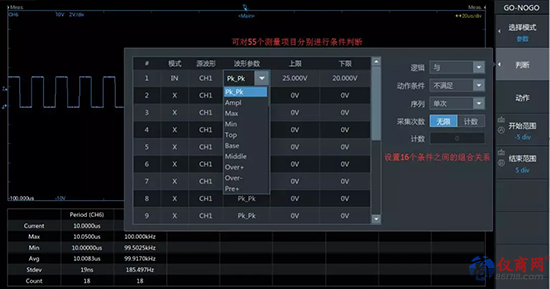

圖7 GO-NOGO參數模式配置界面
ZDL6000示波記錄儀，在100MHz的采樣率下，板卡測量精度最高可達0.3%。標配8個板卡卡槽，各輸入通道之間相互絕緣隔離，可最大程度確保在強干擾、多參考電壓等復雜環境下的精確測試?？梢蕴峁╇妷骸㈦娏鳌?span>CAN、溫度……等多種輸入板卡，通道最多可達128CH。
用戶可根據具體的測試需求自由組合電信號和物理信號，滿足各種場景下的測試需求。存儲深度高達2Gpts，配合最高可達100MS/s采樣率的板卡，非常適合長時間的波形采集。如果8個卡槽全部選配，可輕松實現16通道隔離示波器功能。
