在圖5和圖6中，收發器NCO和LO都設置為相同的頻率。在這種情況下，由鏡像、LO泄漏和三次諧波產生的雜散信號都處于相同的頻率。圖5所示為通過頻譜分析儀測得的各發射輸出。圖6所示為組合輸出。在這個特定的測試中，相對于載波以dBc為單位測量的鏡像雜散和LO泄漏雜散展現出改善的跡象，但三次諧波沒有改善。在測試中，我們發現，三次諧波在各個通道之間始終相關，鏡像頻率始終不相關，LO頻率根據啟動條件而變化。這反映在圖3a中，其中，我們展示了三次諧波的相干疊加、鏡像頻率的非相干疊加以及LO泄漏頻率的部分相干疊加。

圖5. 各通道的波形發生器雜散（LO和NCO設為相同的頻率）。

圖6. 組合波形發生器雜散（LO和NCO設為相同的頻率）。注意，在這種配置中，三次諧波雜散沒有改善。

在圖7和圖8中，收發器LO全部設為不同的頻率，并且同時調整數字NCO的頻率和相位，使得信號相干地組合。在這種情況下，由鏡像、LO泄漏和三次諧波產生的雜散信號被強制設為不同的頻率。圖7所示為通過頻譜分析儀測得的各發射輸出。圖8所示為組合輸出。在這個測試中，相對于載波以dBc為單位測量的鏡像雜散、LO泄漏雜散和三次諧波雜散開始擴散進噪聲，將通道組合起來后，每種雜散都展現出改善的跡象。

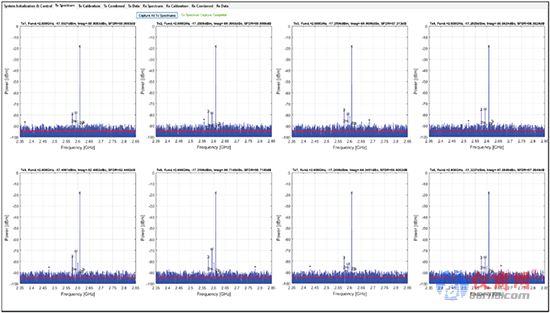

圖7. 各通道的波形發生器雜散（LO和NCO的頻率偏移）。

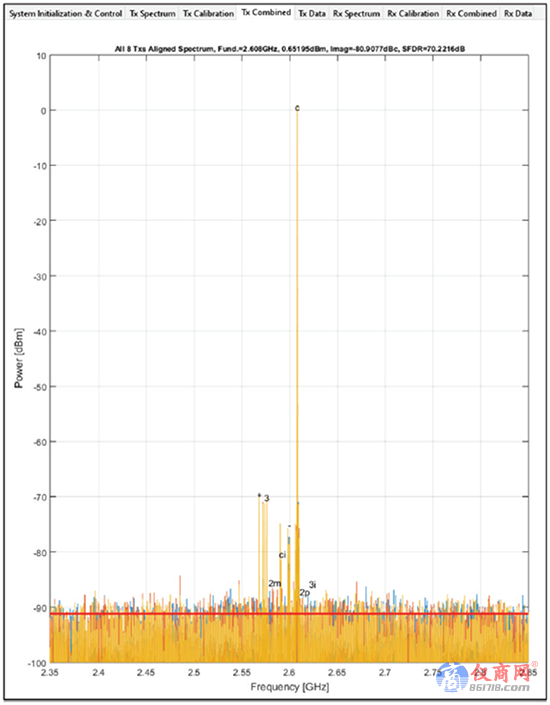

圖8. 組合波形發生器雜散（LO和NCO頻率偏移）。注意，在這種情況下，雜散的頻率有所擴散，并且相對于單個通道SFDR，其SFDR有明顯的改善。

當組合非常少量的通道時，比如在本測試中，雜散的相對水平實際上提高了20log(N)。這是由于信號分量相干地組合并以20log(N)遞增，而雜散根本沒有組合。在實踐中，通過組合大通道陣列和更多通道，改善程度有望接近10log(N)。原因有二。首先，在組合大量信號的情況下，充分擴散雜散以獨立考慮每個雜散是不現實的。以1 MHz調制帶寬為例。如果規格規定，要在1 MHz帶寬內測量雜散輻射，那么最好擴散雜散，使它們相距至少1 MHz。如果無法做到，則每1 MHz的測量帶寬都會包括多個雜散分量。由于這些分量將處于不同的頻率，所以，它們將不相干地組合，并且在每1 MHz帶寬中測得的雜散功率將以10log(N)遞增。然而，任一1 MHz測量帶寬都不會包含所有雜散，因此在這種情況下，雜散N小于信號N；盡管改進增量為10log(N)，但一旦N足夠大，使其雜散密度能在測量帶寬內容納多個雜散，則與無雜散信號去相關的系統相比，絕對改善量仍然優于10log(N)——也就是說，改善量將介于10log(N)和20log(N)分貝（或dB）之間。其次，這個測試是用CW信號完成的，但現實信號會被調制，這將導致它們擴散，使得在組合大量信道的情況下，不可能實現不重疊的雜散信號。這些重疊的雜散信號將是不相關的，并且在重疊區域以10log(N)不相干地遞增。

當將不同通道的LO設為相同頻率時，需要特別注意LO泄漏分量。當兩個信號分支相加時，模擬調制器中LO的不完全消除，這是導致LO泄漏的原因。如果幅度和相位不平衡是隨機誤差，則剩余LO泄漏分量的相位也將是隨機的，并且當將許多不同的收發器的LO泄漏相加時，即使它們的頻率完全相同，它們也將以10log(N)不相干地疊加。調制器的鏡像分量也應如此，但調制器的三次諧波則不一定這樣。在少量通道被相干組合的情況下，LO相位不太可能是完全隨機的，因此測得數據中展示了部分去相關的原因。由于信道數量非常多，因此，不同通道的LO相位更接近隨機條件，并且預計為不相關疊加。

結論

當LO和NCO的頻率偏移時，結果會測得SFDR，其清楚地表明，所產生的雜散全部處于不同頻率并且在組合過程中不相關，從而確保在組合通道時SFDR能得到改善?，F(xiàn)在，在ADI公司的收發器產品中，LO和NCO頻率控制已經成為一種可編程的特性。結果表明，該功能可用于相控陣應用，相比單通道性能，可確保陣列級的SFDR改善。
