例如，安森美半導體1200 V、15 A的一款SiC二極管，雪崩電流接近200 A (3500 A/cm2)，8.2 ms 脈沖可以承受158 A (>10倍 額定值) 非破壞性的浪涌電流，33 μs 脈沖可以承受740 A更高的浪涌電流，而小很多的電流將會使一個平面肖特基二極管發生故障。我們?cè)?5C/85% RH的高溫度/濕度/偏置VCE=960V的測試條件下進行了對比測試，結果顯示，競爭SiC器件(1200V、8A)在168小時后發生故障，而安森美半導體SiC器件(1200V, 10A)通過了1000小時的測試，可見安森美半導體的SiC二極管的可靠性更高。

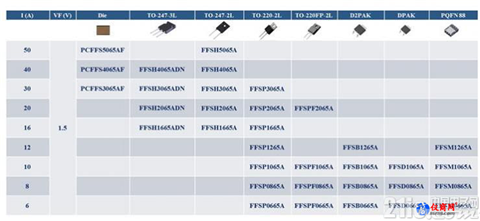

表1. 安森美半導體的650 V SiC二極管

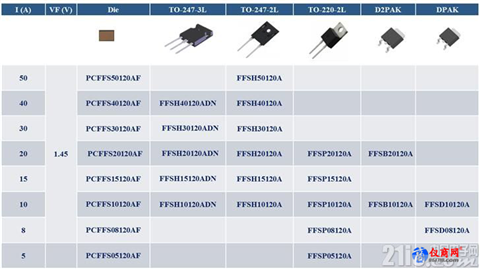

表2. 安森美半導體的1200 V SiC二極管
其中，F(xiàn)FSHx0120和FFSHx065是符合AEC-Q101車規的汽車級SiC二極管，能在惡劣的電氣環境中可靠地工作，為汽車應用帶來能效、性能、功率密度等多方面的顯著優勢。
SiC MOSFET門極驅動器用于高性能的工業逆變器和電機驅動器
SiC MOSFET有獨特的門極驅動要求。安森美半導體的NCP51705 是經優化的SiC MOSFET門極驅動器，具備高度的靈活性和集成度，能高效、可靠地驅動市場上任何SiC MOSFET。峰值輸出電流高達6 A，正額定電壓可擴展，集成負壓充電泵，能提供-5 V驅動電壓，可調的欠壓保護(UVLO)，退飽和(DESAT)檢測短路保護，過熱關斷保護。NCP51705支持設計人員根據需求進行調試，具有簡單的BoM，無需額外的DC-DC電路，提供負壓實現快速關斷，采用4 mm x 4 mm QFN24的極小封裝，適用于工業逆變器、電機驅動、高性能功率因數校正(PFC)、AC-DC及DC-DC轉換器。圖2所示為SiC MOSFET門極驅動器NCP51705的典型線路圖。

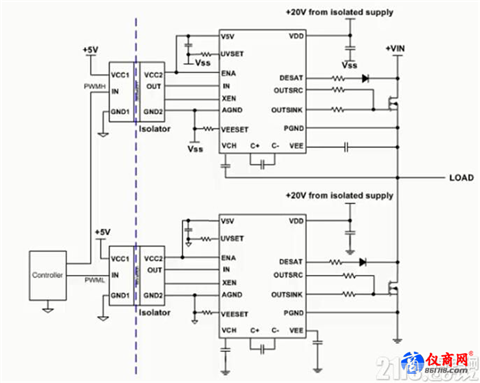

圖2：典型的半橋隔離門極驅動電路
SiC MOSFET門極驅動器要點包括：
● 類似于傳統的硅MOSFET驅動器, 在開關時提供高峰值電流，以對CGS和CGD電容快速充放電
●為實現最低的RDS(ON，在導通時間內需要提供20V至22V 門極驅動電壓
● 為實現最快的關斷速度和在關態期間不受dV/dt 影響，在關斷期內驅動器應將門極拉至 約-5V
●通過使用低電感封裝或共同封裝來減輕驅動或開關時源電感的負反饋效應，如漏感引起的振蕩、干擾等
安森美半導體提供寬禁帶生態系統
為加速設計，安森美半導體提供一個重點圍繞寬禁帶方案的獨一無二的生態系統，包括SiC、GaN、門極驅動、創新的封裝和先進的仿真工具SPICE模型。該SPICE模型直觀、準確、具預測性，支持系統級仿真，設計人員可有把握地仿真數據表中未涵蓋的工作條件，從而提前在仿真過程進行評估，加快開發流程。該SPICE模型還可連接到多種行業標準的仿真平臺端口。
