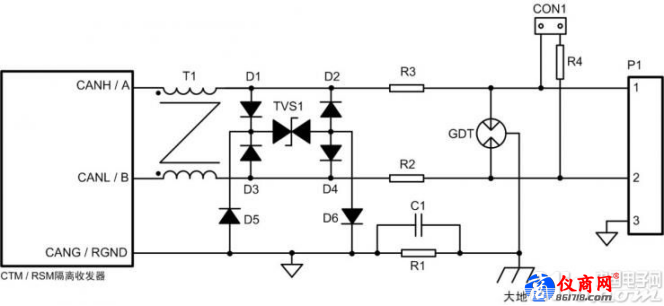

圖2中，D1~D4四個快恢復二極管組成一個橋式結構，與TVS1結合實現總線對差模浪涌信號的抑制。D5、D6實現共模浪涌信號的抑制。
實際應用中，若總線參考地與大地有絕緣電阻要求，可將R1、C1更換為氣體放電管，如2RM090L。
本文給出的隔離收發器保護電路，僅作為參考設計。實際的總線應用復雜，外圍保護電路也需要根據總線節點數、總線長度等因素進行實際調整，才能達到滿意的保護效果。
(3)方案三

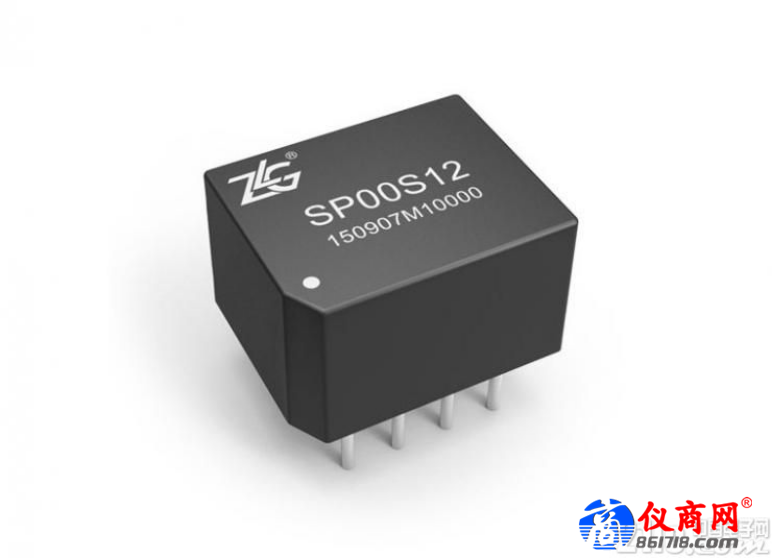

可以采用ZLG的SP00S12浪涌保護模塊，可用于各種信號傳輸系統，抑制雷擊、浪涌、過壓等 有害信號，對設備信號端口進行保護。搭配ZLG的全隔離CTM或SC系列的隔離CAN收發器，可極大程度的提升產品的集成度，于此同時極大程度的縮小開發周期。
(4)方案四

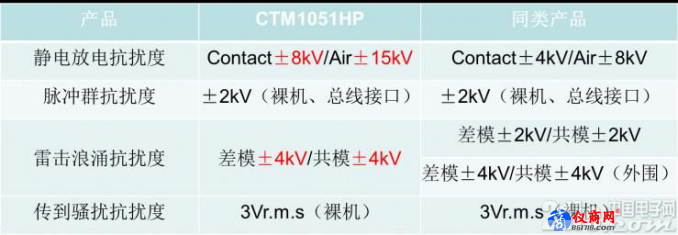

ZLG在總線隔離方面已經有近二十年的設計經驗積累，全新推出了內部集成了高防護電路的隔離CAN模塊CTM1051(A)HP，再度提升了模塊的防護能力，EMC防護等級較常規方案性能實現極大提升，如下表所示。
