LED汽車燈方案:總線控制、引入U(xiǎn)DS與網絡管理、及時反饋信息


  來源: 21IC中國電子網 時間:2018-09-13 編輯:思楊
分享到:

?

目前的路面上,從豪華車到熱銷車,以及國產車,貫穿式尾燈越來越常見,似乎已經成為了一種趨勢。貫穿式尾燈的流行不僅僅是增加尾燈的亮度,提高安全性,更多的是配合尾燈的線條呈現出賞心悅目的燈光效果,動感十足。



一、LED車燈市場行情

近年來,LED車燈的銷售數量呈現爆發式增長(如表一)。這一方面得益于它自身的優勢:相對于鹵素車燈和氙氣車燈,LED車燈耗能低,壽命長(如表二);另一方面有益于LED市場變化:上游LED行業產能過剩,價格下降,使得LED車燈成本降低,供應穩定。



表一2011-2017年LED車燈銷量變化(單位:萬套)

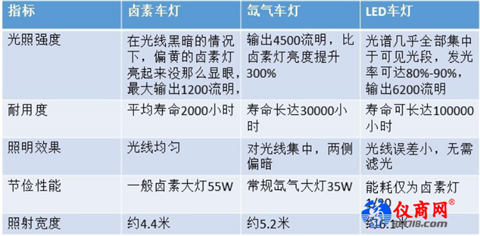

表二 汽車車燈比較



二、LED燈驅趨勢

LED車燈銷量的快速增長,加快了LED Driver的發展,從一開始的通過改變輸入的PWM信號來調節輸出到LED燈的電流(如圖一的E522.80),到現在通過IIC讀寫LED Driver的寄存器,配置輸出PWM信號的占空比去調整LED燈的亮度(如圖二中的E522.46)。IIC的控制方式相對于傳統的PWM方式有以下幾點優勢:

改變輸出PWM信號的占空比更容易;只需要將代表所需PWM的頻率和占空比的數值寫入到相應的地址中就行,不需要自己去設置輸入到LED driver的PWM的頻率和占空比;

各個LED Driver之間配合更加容易;可以將需要配合的幾個LED Driver掛在同一個IIC總線上,通過單片機來協調各個LED Driver去實現燈光效果;

不通過單片機也可以實現流水燈等燈光效果;E522.46內部集成了EEPROM,可以通過上位機將配置寫入EEPROM,系統上電之后,E522.46會自動運行EEPROM中的程序,這種方式比較適合單個LED Driver或者各個LED Driver之間不需要配合并且燈光效果簡單的應用。

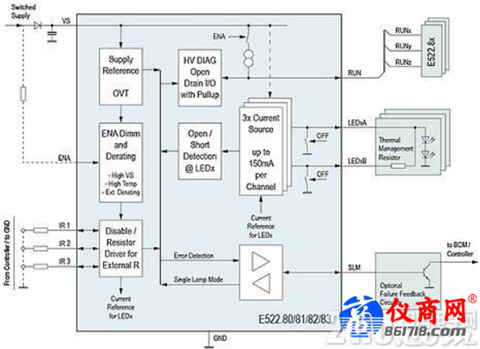

圖一 E522.80/81/82/83 典型應用圖

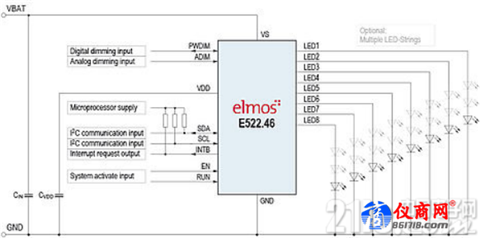

圖二 E522.46典型應用圖



三、貫穿式尾燈方案

LED車燈銷量的增長,與越來越多的車型使用貫穿式尾燈密不可分,一個貫穿式LED總成大概包含了兩三百顆LED燈。貫穿式LED總成的結構圖如圖3所示:

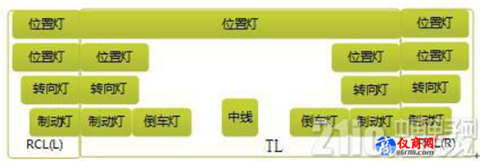

圖3 貫穿式LED總成結構圖



貫穿式LED總成的框圖如圖4所示,LIN模塊主要由KEA64和E522.46以及TJA1021/TJA1028等組成,CAN網關主要由KEA128和UJA1075等組成;LIN模塊主要控制各自區域的LED燈,并將狀態通過LIN總線反饋給CAN網關,CAN網關將LIN總線上的信息匯總處理并通過CAN總線反饋給BCM以及其他ECU。

貫穿式LED總成方案有如下特點:
