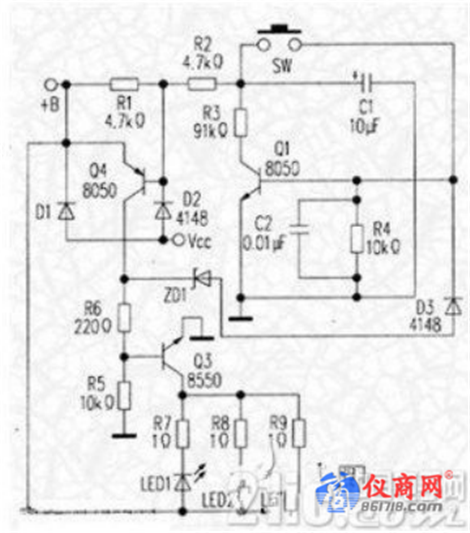

由于+B只有4V.故該電路工作在低電壓的情況下.一般元件不易損壞，只有Q3以及R7、R8、R9工作時電流較大，維修時應重點考慮

低成本高性能LED照明燈電路圖在實用新型專利“一種低成本高性能LED照明電路”中提出了“穩流”這一新概念，如果這一概念得到專家認可的話，這一概念從電子學角度可以說“填補了一項概念上的空白”，盡管它以前并沒有什么大用途。在實用新型專利“一種低成本高性能LED照明電路”中提出了“穩流”這一新概念，如果這一概念得到專家認可的話，這一概念從電子學角度可以說“填補了一項概念上的空白”，盡管它以前并沒有什么大用途。

一、“濾波”與“穩壓”

交流電源出現之后，就有AC變DC的需要。要從AC得到一個DC電源，我們先就得進行整流，但是整流輸出得到的電壓是半正弦波的，于是有個簡單的方法是在輸出端并聯一個電容，將電荷存起來，這就是濾波。對于對電源波動要求不高的負載，只要濾波就行了，但對于對電壓要求要達到電池的電壓性質差不多的電路來說，濾波就不行了，而必須穩壓。

濾波電路中最佳的有源濾波電路可以得到近似于直流的電源，但它依然不是穩壓電源。因?yàn)樗敵龅碾妷罕M管接近于直流，但卻會隨輸入交流電壓的升高而升高、隨負載電流的增加而降低。但穩壓電源的輸出電壓則不會有這種變化。

簡單的穩壓電源，為了保證輸出電壓的穩定，當輸入電壓升高時，它就得將過剩的電能消耗在穩壓電路上，因此，穩壓電源會發熱，而濾波電源的發熱則要小得多了。

二、“穩流”與“恒流”在有些電子電路中，因某種需要，我們要向其提供恒穩的電流，而不是穩定的電壓，于是就產生了“恒流電源”。

但還有一類元件，它不允許電流有較大的波動，也就是不能過流，但是，較小的電流它也能工作，比如LED就是這樣一種元件。這時我們只要向它提供基本上沒有波動的電流就行了，這個沒有濾動的電流源就稱為“穩流源”，這類電流或使電流成為這類電流就稱為“穩流”。

三、四個概念的對比 “穩流”和“濾波”很相似，但不同的是，穩流針對的對象是電流，而濾波針對的是電壓;“恒流”與“穩壓”很相似，但也是同樣的不同，恒流針對的對象是電流，而穩壓針對的對象是電壓。

“穩流”隨輸入電流的增加，而增加輸出電流;“濾波”隨輸入電壓的升高，而升高輸出電壓。

“恒流”輸入的電流增加而提升輸入電壓，但輸出電流不變;“穩壓”輸入的電壓發生變化，輸出的電壓不變。 注：這里所述的這類“穩流電路”是在專利“一種低成本高性能LED照明電路中提出的，是否為首創待考證。其它的“穩流電路”一般指可調“恒流電路”。
