功率調節器的功率變換效率測試,逆變器?馬達的效率測試,電抗器的損失測試等，在電力電子領域的各個方面都被要求要有高精度的功率（電流和電壓）測試。

本文著重圍繞電流測試技術,將介紹電流傳感器和功率分析儀的開發技術．

1、關于電流的測試方式

功率分析儀的電流測試,一般通過直接測量方式(Fig.1(a))和電流傳感器方式的(Fig.1(b))其中一種來進行.

下面,將介紹一下各自的特征．

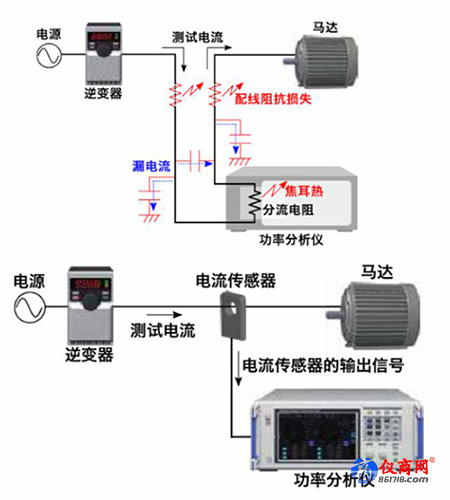

Fig.1 直接測量方式和電流傳感器方式

1.1直接測量方式

直接測量方式,是把測試對象的測試線直接連接到功率分析儀的電流端子進行測試的方式.

這種方式，測試的原理比較簡單，而且因為功率計本身就有能夠測試電流的優點,從過去開始就一直被使用．

但是,把電流測試線連接到功率分析儀的電流輸入端子,電流直接輸入到測試的回路,會有以下的缺陷.

(1)測試的時候,測試對象的狀態和實際運行的狀態不同．

(2)所用測試線的阻抗會增加損耗．

(3)配線間以及配線—GND之間產生電容,增加高頻的漏電．

例如,上面所述(2),使用5m 長的AWG6測試線,配線阻抗約為6.5mΩ.如果測試對象的電流為30A,由于配線阻抗而引起的損失就為5.85W．

就5.85W這個數值而言不能判斷是大還是小,但是根據測試對象的電力值,這部分損失是不容忽視的．

另外,直接測量方式,一般使用分流電阻來測試電流.

這種分流電阻的方式,存在以下的缺陷．

(1)電流通過分流電阻,會產生電流的2次方比例的焦耳熱.

這些熱量如果計算到計測器的損失上,就是由于自身發熱而引起分流電阻的阻值發生變化,

以至于影響測試的精度.

(2)為了抑制焦耳熱的發生,可以選擇阻值較小的分流電阻.但是,阻值較小的分流電阻,不能忽視極少的誘導成分,使頻率特性惡化.

這些全部都是影響電流和電力測試精度的重要原因,在測試大電流的時候尤其應該注意.

Fig2 分流電阻的自身發熱

在Fig2，說明了20A的電流通過2mΩ的分流電阻的時候自身發熱的現象.

為了比較,在配線上連接我們公司額定50A的電流傳感器CT6862.
