以太網頻繁出現通信異常、丟包等現象，是否會想到是硬件電路設計問題？成熟的以太網電路設計看似簡單，但如何保證通信質量，在通信異常時如何快速定位問題，本文將通過實際案例來講述網絡通訊異常的解析過程和處理方案。

一、案例情況

一日，核心板基于TI公司的DP83848KSQ PHY芯片二次開發時搭建一路百兆以太網電路，在研發測試階段，發現以太網電路頻繁出現通信異常，表現為工作一段時間后網絡自動掉線，無法重連。多臺樣機均表現出同樣的現象，于是研發展開一系列的問題定位。

二、現場排查

軟硬件工程師開始各自的問題定位，這里則談?wù)動布?wèn)題定位。

1.電源電路測試

首先先確定電源電路情況，測試PHY芯片工作時和通信異常時的供電電源的電壓，電源電壓穩定，無跌落，電平為3.3V；其次測試紋波噪聲，測試結果也滿足要求。電源電路影響暫可以排除。

2.原理圖檢查：

然后從原理圖下手，檢查PHY芯片的外圍電路和對照處理器的引腳順序，如圖1所示，外圍電路接線無誤，設計符合設計規范。繼續檢查以太網的變壓器電路，如圖2所示，該電路也符合設計規范。原理圖設計基本可以排除。

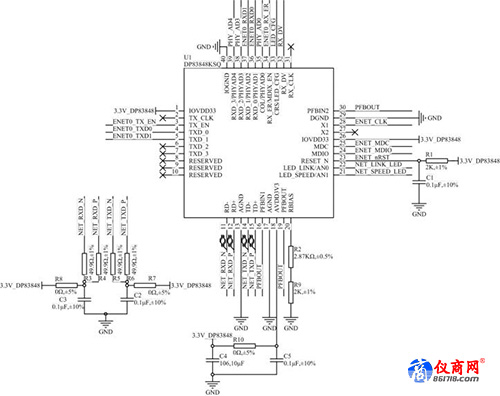

圖1 PHY芯片外圍電路圖

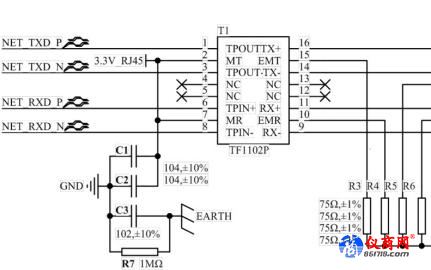

圖2 變壓器外圍電路圖

3.樣機電路測試

時鐘信號測試：時鐘信號幅值、頻率、上升下降時間、占空比等參數均滿足要求。

時序測試：數據信號和控制信號的時序裕量均滿足手冊要求。

數據信號波形測試：在信號測試時，發現PHY芯片的數據信號和控制信號有異常的波形，如下圖3、4所示：

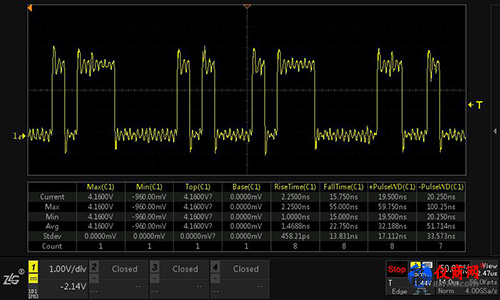

圖3 RMII_RXD信號

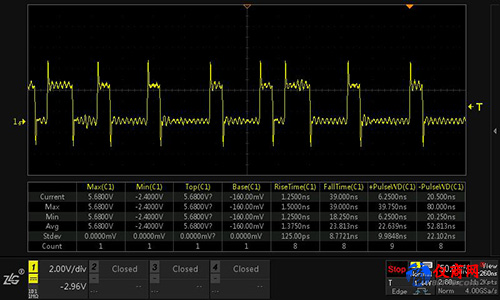

圖4 RMII_TXD信號

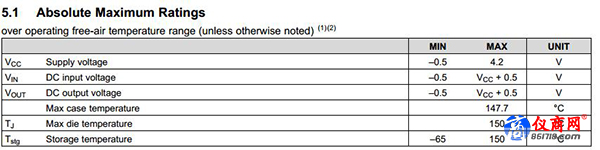

圖5 PHY芯片的IO參數信息

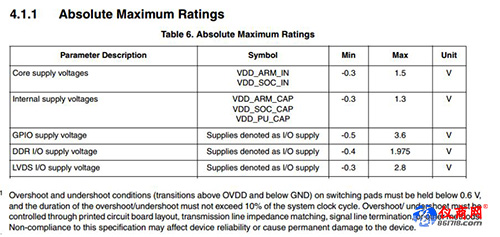

圖6 處理器芯片的IO參數信息

從圖3和圖4可以看出，處理器與PHY端之間的數據信號出現信號完整性問題-反射，均存在振鈴和過沖問題，且過沖的幅值已超出芯片可接受范圍（芯片與處理器的以太網IO均為3.3V供電），可能會導致IO口永久性的損壞，且易產生EMI問題。

于是查看原理圖設計，發現信號線和控制線上均沒有串接電阻，同時PCB上單端信號線沒有做等長和50Ω的阻抗，信號傳輸過程中感受到阻抗突變，導致信號產生反射，繼而產生過沖和振鈴現象。

4.以太網差分電路

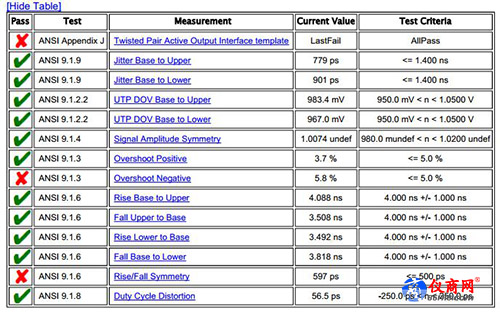

差分電路的測試主要是通過物理層一致性測試，通過一致性測試評估差分信號的信號質量。本次測試的目的是為了進一步分析差分信號的設計是否滿足要求。測試結果如下：
