利用頻譜儀和TEM小室進行輻射干擾測量


  來源: 21IC中國電子網 時間:2018-06-28 編輯:思楊
分享到:

?

本文主要描述了如何解決基于超聲波倒車雷達的輻射干擾測量問題。在最開始的基于CISPER 25 第四類窄帶輻射測量中,該設備在530KHz-2MHz這個頻段測試沒通過合規標準。

此倒車?yán)走_(dá)由一個帶有蜂鳴器的控制器和兩個雷達模塊組成。接線主要包含連接控制器的主供電線纜以及控制器與兩個雷達模塊之間的通信及供電線纜。

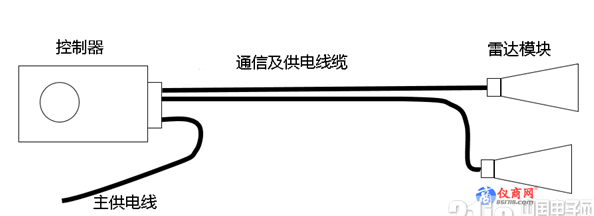

圖一 倒車?yán)走_(dá)結構示意圖


以下是在暗室測量之后未通過界面的截圖:

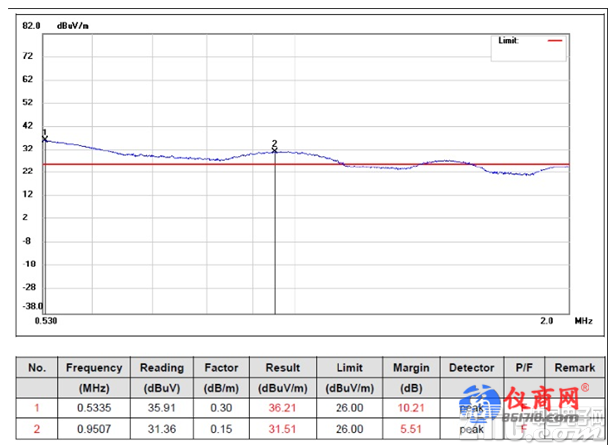

圖2 未通過界面截圖


由圖可見,紅色線表示CISPER 25第四類的模板限量,藍色線表示實測譜線。在530KHz到1.1MHz的頻段范圍內,測量出的輻射干擾超出了模板的限量。同時,我們還測試了將連接雷達模塊線纜斷開的情況,發現仍然通不過標準。

分析

分析上圖的譜線我們可以得到一些信息:在低頻范圍內,該設備的輻射噪聲是超出標準的,我們假定引起這個問題的,是一個低頻的數字信號。

相對較寬的頻譜,不含離散的譜線,意味著該超標的頻譜噪聲來源很可能是來自于控制器本身或者控制器和雷達模塊之間的串行接口。

正如我們之前提到的,斷開控制器和雷達模塊之間的線纜,測試也沒通過,所以我們初步認為,引起這個超標的源頭在于控制器。

實測

頻譜分析儀,近場探頭,結合恒電磁波傳輸小室(簡稱TEM小室,Transverse Electromagnetic Transmission Cell)能作為識別輻射干擾根源的基本工具。本次測試我們采用鼎陽科技SSA3021X頻譜分析儀和選配的近場探頭以及TekBox的TEM小室。

首先我們打開頻譜分析儀然后設置如下:

SPAN設置為530KHz到2MHz;RBW設置為9KHz,衰減設置為0dB,顯示設置為電壓平均;打開頻譜儀標配的預置放大器,并選用正峰值檢波器,測試結果如下:

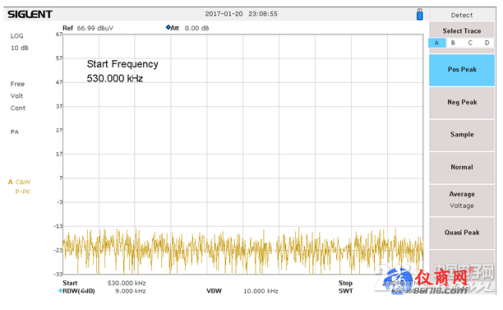

圖3 頻譜儀基礎設置


在以上設置參數參考的情況下,顯示平均噪聲電平(DANL,Displayed Average Noise Floor)大約在-20dBμV 左右,這個指標在同級別的頻譜儀中算是非常好的。 然而,我們還是需要考慮到在這個頻段范圍內可能會有AM廣播信號的干擾。

接下來我們連接空的TEM小室,驗證以上猜想,顯示頻譜如下:

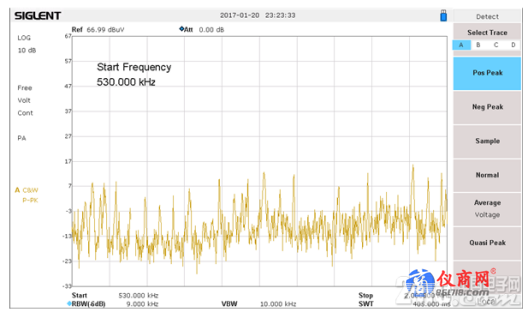

圖4 連上TEM小室之后的實測結果
