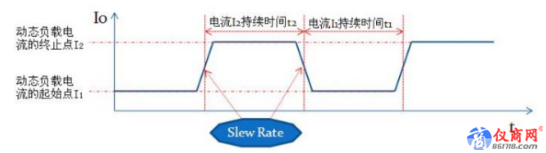

負載設置（如圖示）
- 開機后按規格要求，調整負載電流的變化周期(通過改變t1,t2)。
測量波形數據

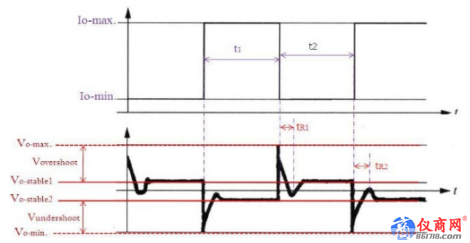

如下圖中的各項數據：
- 電壓值：Vo-max, Vovershoot, Vo-stable1, Vo-stable2, Vo-undershoot, Vo-min,
- 響應時間：tR1，tR2
- 參考值：t1, t2,Iomax,Io-min；或負載占空比，頻率,Iomax,Io-min；
測試步驟
1）設定最低環境工作溫度，最小輸入電壓/頻率；對需做動態響應測試的輸出，依規格要求設定其負載電流的起、止點，負載電流的上升、下降速率(Slew Rate)及負載電流的變化周期；其他輸出負載按照Regulation Table要求設定；
2）開機后按規格要求，調整負載電流的變化周期(t1,t2)，觀察輸出波形的變化；
3）記錄使Vo-max、Vovershoot、Vundershoot及Vo-stable1最大，Vo-min及Vo-stable2最小的測試條件, 測量輸出電壓的各對應值及輸出響應時間，并保存波形；
4）在步驟3的動態電流的變化周期下，改變其他輸出負載條件，使Vo-max、Vovershoot、Vundershoot及Vo-stable1最大，Vo-min及Vo-stable2最小，測量并記錄相應數據；
5）以步驟3及4找到的最差負載條件為負載，以待測電源所提供的各種開機方式開機(如AC on, PS_ON on)；
6）依次改變測試條件(動態負載起始點，輸入電壓/頻率及環境溫度)，重復步驟2、3、4、5；
7）同樣方法測試其他輸出動態響應。
判定條件
各輸出測量值符合規格要求：
- 不能有震鈴(Ringing, 反饋回路欠阻尼)現象,
- 待測電源不可以損壞(Damaged/Broken down),
- 待測電源不可以工作不穩定，甚至關機(Shut down),
- 響應時間符合要求。

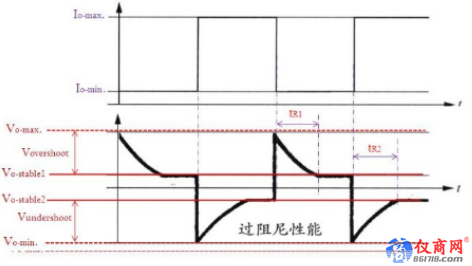

* 判定圖例 1
如下圖中的各輸出測量值符合規格要求；雖有過阻尼，但可接受；
