充電樁控制器通過槍頭引出通信線，接到外部BMS，槍頭通信線標識符是S+、S-，通過與BMS連接進行充電握手等通訊工程。進行測試時，由于槍頭的通信線不方便引出，所以CANScope主要接在充電控制器的輸出端，S+接CAN_H，S-接CAN_L，直接在PC上位機上進行自動化協議一致性測試。DC+和DC-閉合是用于檢測電池電壓，測試的時候當BMS（CANScope）發送BCP報文時：

l如果是2011標準的樁，一般會自動跳過該階段，測試流程繼續往下運行；

l如果是2015標準的樁，測試流程到BCP報文的時候，用戶需要在樁體內部手動閉合DC+和DC-，使充電樁進行電池電壓檢測，使流程往下運行

注：協議一致性測試不用接BMS和負載，架構圖僅為了說明充電樁和外部設備連接架構。

圖 3  CANScope應用測試連接

2、CANScope應用功能

1)全自動協議一致性測試，可導出測試報表

用戶只需按照應用測試連接（負載或BMS可以不連接），打開軟件測試頁面，自定義勾選必要的測試項目，點擊開始測試并可完成整個自動化測試流程，并提供測試報表。

特別是在充電樁安裝以后，如果現場出現通訊問題，充電樁測試系統不具備便攜性，而CANScope可方便攜帶出差，到現場解決因?yàn)槌潆妳f(xié)議出錯而導致的故障問題。

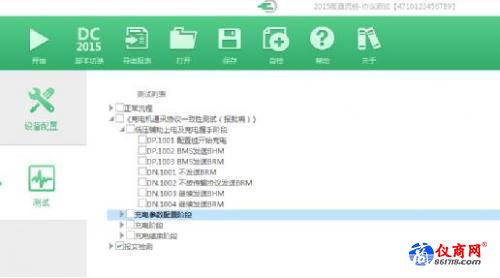

圖4  協議一致性測試頁面

2)國網標準物理層測試更好補充

用戶只需按照應用測試連接（負載或BMS可以不連接），打開設備并運行充電樁，采集充電過程的報文和波形，便可逐項測試物理層測試測試，覆蓋國網標準在物理層測試的要求。充電樁測試系統一般只關注應用層協議測試，所以CANScope是底層測試的最好補充，是當前CAN總線測試

注：底層測試詳細功能請打開CANScope測試軟件進行瀏覽。

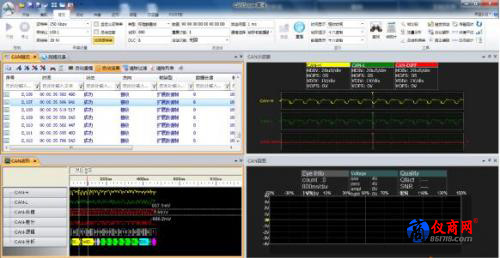

圖 5  物理層測試

3)底層測試

CANScope主打底層測試，是當前市面上唯一一款波形和報文同步首發的CAN總線測試分析設備，可用戶充電樁開發時出現的CAN總線通訊錯誤問題，直接定位錯誤節點，找出錯誤原因，加速開發進程。
