iCoupler技術基于小尺寸的、芯片大小的變壓器。一個iCoupler由三個主要部分組成——一個發射器、變壓器和一個接收器。發射器電路利用邊緣觸發器編碼，并將數字線路上的上升沿和下降沿轉換為1 ns的脈沖。這些脈沖利用變壓器跨隔離層傳輸，并在另一側通過接收器電路解碼，如圖11所示。這些變壓器的小尺寸（約為1毫米的十分之三大?。┦沟盟鼈儙缀醪皇芡獠看旁肼暩蓴_。iCoupler設備還可以通過在每個集成電路（IC）上集成高達四路隔離式通道，降低測量硬件的成本，而且，與光耦合器相比，它們所需的外部組件更少。

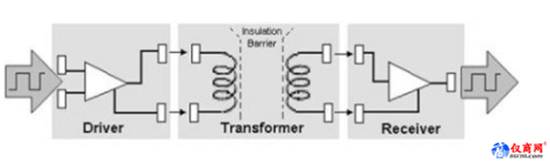

圖11來自Analog公司的基于感應耦合的iCoupler技術

測量硬件供應商們正使用由iCoupler 設備提供低成本高性能的數據采集系統。面向高速測量應用的NI工業數據采集（DAQ）設備，如工業M系列多功能DAQ設備，采用了如圖12所示的 iCoupler數字隔離裝置。這些設備在模擬通道和數字通道上提供60 VDC的連續隔離和長達5秒的1，400 Vrms/1，900 VDC通道與總線間隔離承受，并支持高達250 kS/s的采樣率。用于NI PAC平臺、NI CompactRIO、NI CompactDAQ以及其他高速NI USB設備的NI C系列模塊也采用了iCoupler技術。

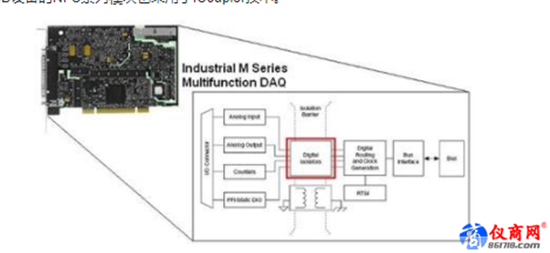

圖12 工業NI Ｍ系列多功能DAQ采用數字隔離裝置

總結

帶隔離的數據采集系統可以在有危險電壓和瞬態信號存在的惡劣環境下保證其可靠測量。您對于隔離功能的需求取決于的測量應用及其周圍環境的。那些需要利用單個通用數據采集設備與不同特性的傳感器相連的應用，可以得益于具有模擬隔離功能的外部信號調理電路；然而，低成本、高性能模擬輸入的應用則可得益于具有數字隔離技術的測量系統。
