隨著工廠企業規模生產規模不斷增加，動輒幾千畝的生產廠區對于安全生產的全程人員管理提出更高要求，尤其是電力、煉油化工企業屬于高溫、高壓、易燃、易爆、有毒的危險行業，加之具有生產裝置大型化、密集化、生產工藝復雜、生產過程緊密耦合等特點，與其他工業部門相比具有更大的危險性。

如何加強管控，及時定位工廠人員位置，降低危險事故發生的概率，一直是生產中的關鍵性問題。工業級技術的定位精度要求更高，要區分人群中的個人等，與專用標簽和傳感器配套使用。

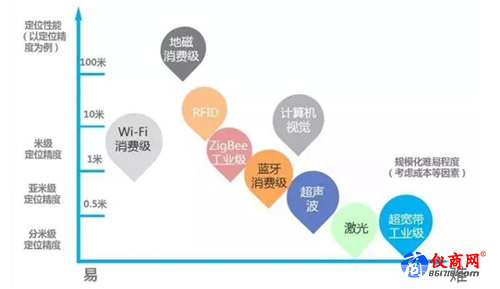

本文主要來介紹zigbee工業級定位方案。

TOF測距功能：

ZM5168 模塊具有硬件Time-of-Flight(ToF)引擎，該引擎具有測量兩個zigbee 節點間2.4GHz 信號傳輸時間的功能。通過測量節點間信號的傳輸時間，可推算出這兩個zigbee 節點的距離。在測量出zigbee 節點間的距離后可用于開發zigbee 節點定位等應用系統。

兩個zigbee 節點間執行ToF 的運行機制為：本地節點發送一個ToF 報文給遠端節點，遠端節點對這個ToF 報文自動回復一個應答，如圖 所示。

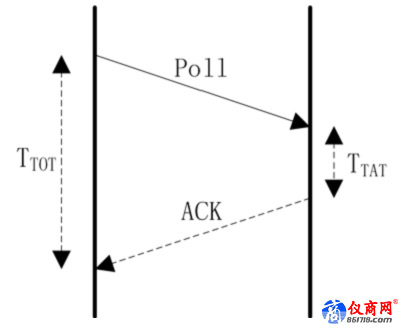

ToF運行機制

本地節點測量從發送ToF 報文到接收到應答的時間，這個總的時間為。同時遠端節點會記錄回復ACK 所需要的時間。把總的時間減去遠端節點回復ACK 所耗費的時間，就是信號在兩節點間來回總的時間。假設信號在兩節點間來回的時間相等，則兩節點間的信號傳輸時間為來回總的時間的一半，如公式所示。

公式 1 ToF時間計算公式

因為ToF 測距是依靠測量本地和遠端節點的信號傳輸時間的，他會受到兩個節點的時鐘頻率誤差影響，為了減少這個影響，需要進行反向測量，即由遠端節點發送ToF 報文，本地節點回復應答，然后把正向測量和反向測量的結果求平均，就能消除這個頻率誤差影響。ZM5168 的ToF 測距命令提供正向和反向測距的功能。

測試示例：(CMD 為命令，RSP 為應答)

CMD：DE DF EF E1 20 01 00 08 AA

RSP： DE DF EF E1 20 01 00 07 00 01 54 28 2D FB 2D E6 00 01 42 50 2D FF 2E FA 00 01 36 7E 2D F2 2D F9 00 01 36 9E 2D E7 2D EE 00 01 4D 6B 2D F4 2E EC 00 01 3E E4 2D F5 2E F3 00 01 44 E6 2D EC 2D EF 00

命令需要正向測距8 次，返回的應答有7 次是測距成功，返回的測距數據如所示。

把測出的ToF 時間乘以0.03 得到兩節點的距離，單位是厘米。

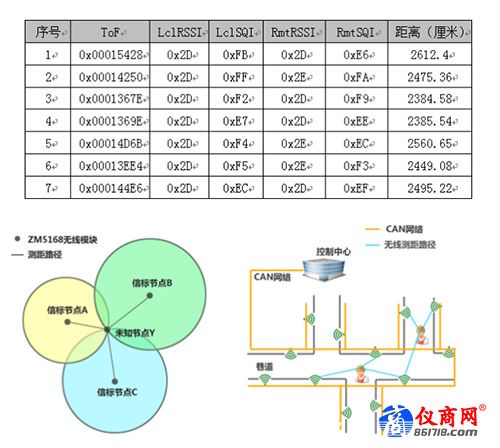

表 1 示例測試數據

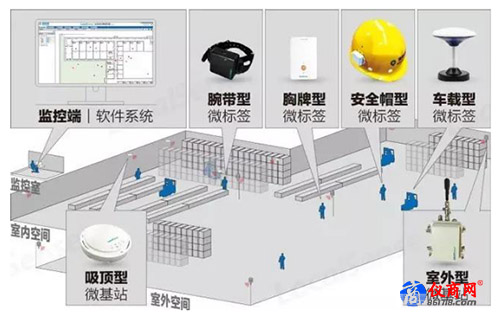

致遠電子zigbee無線定位方案
