圖3 鑄坯溫度場計算域和差分網格的建立

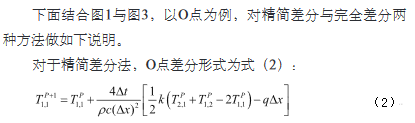

2.1 精簡差分與完全差分法

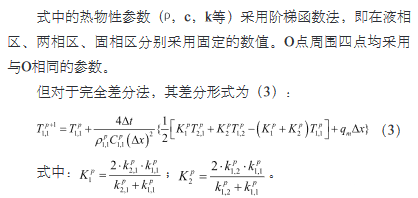

與精簡差分不同的是，完全差分算法中熱物性參數值均采用每個節點在上一時刻所處溫度下各自的數值。其具體每個溫度下的熱物性參數值根據文獻[10]中的模型計算來確定。

2.2 多線程串行與并行計算求解

以某廠43m長鑄機為例，采用二維傳熱計算模型節點一般在5000~7000點，以每個切片厚度為100mm計算，正常澆注過程最多存在430片，總共節點數達到215萬~301萬，在規定的時間（顯格式差分穩定性要求的最大時間，例如130ms）已經非常緊迫。此外，每個節點要單獨從溫度相關的物性參數中查找數據，比精簡模型查找耗時要增加4倍，在加上差值算法，更加耗時，串行計算已經達不到要求。并且現在服務器都是多核多線程CPU，串行計算時，僅僅有一核在運行，其他都處于空閑狀態。因此有必要利用并行計算。

由式（3）看出，每一點計算值和此點與周圍點上一時刻溫度相關，此點與周圍點并不存在當前時刻的溫度交互。故將本研究中的并行計算定義為切片內并行，即首先在片內采用并行計算，算完一片后順序計算鑄機內其他切片，同時對多線程結構進行優化。

多線程串行計算與多線程并行計算效率的比較在相同軟硬件環境下測試，串行計算采用精簡算法和階梯函數物性參數，并行計算采用完全算法以及溫度相關的曲線形式的物性參數。

以首鋼基地某板坯連鑄機為測試用例，通過平臺數據采集回放器在實驗室搭建仿真環境。澆注過程描述如表1所示。

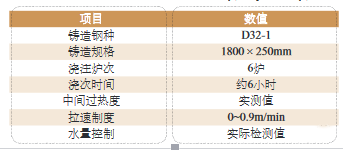

表1串行計算與并行計算測試用例

測試中切片厚度由現場實際使用的0.1m減小到0.05m，整流鑄機切片數量從309片增加到618片。每片切片上空間步長為4mm。計算域（四分之一截面）內節點數為226×33=7458。測試最大節點數為7458×618=4609044點。

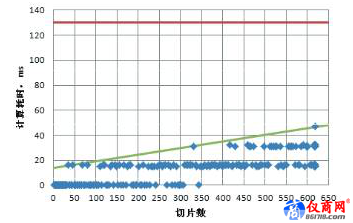

串行計算結果如圖4所示。串行計算618片計算耗時125ms，接近根據現有空間步長下差分方程穩定性計算的最大耗時130ms。無法實現有限差分求解溫度場完全算法。并行計算計算耗時與切片數量之間的關系如圖5所示。618片最大耗時48ms，與同切片數量串行計算耗時的近1/3。由此可見，并行計算可很好地滿足完全差分算法。

圖4 串行計算測試計算耗時與切片之間關系圖
