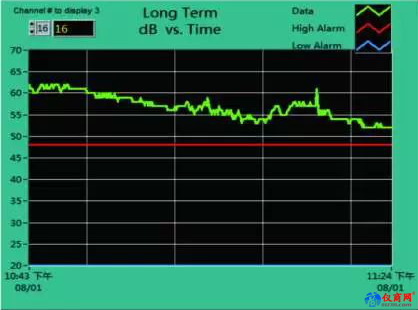

206 bar保壓平臺降壓后
4號通道信號下降示意

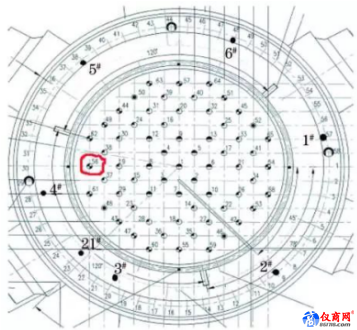

經過現場目視檢查，在頂蓋上表面56號(下圖中圓圈部位，靠近4號探頭)控制棒驅動機構邊緣存在硼結晶的現象。
反應堆壓力容器上封頭探頭布置示意
實例二
某電廠役前檢查時，在228 bar保壓平臺，穩壓器相關通道信號持續偏高，且離開228 bar保壓平臺，壓力開始下降過程中，超標信號依舊存在，典型信號見下圖；經過目視檢查，這是穩壓器上部筒體一接管出現漏水而對信號產生的干擾(不屬于聲發射檢測范圍)。
穩壓器典型信號示意
在現場，聲發射檢測往往易受外界干擾源的影響，諸如過高的加壓速度、系統內流體的沖擊、泵的運轉、交叉作業，部件附近存在的切割打磨、敲擊等活動。因此，排除外界干擾源的影響也是保證聲發射檢測時正常有效信號采集的關鍵。
核電站一回路水壓期間的聲發射檢查主要是指聲發射泄漏檢查；是聲發射技術的重要分支，其主要是對主冷卻劑系統承壓設備的相關焊縫泄漏導致的振動進行監測。
泄漏源產生的聲發射信號特點為：
1.泄漏聲發射信號屬于連續信號。
2.泄漏聲發射信號在系統內傳播，能反映諸如漏點位置和大小等的信息。
3.一回路泄漏所產生的聲發射現象涉及到諸多因素，如泄漏點尺寸大小和形狀，以及系統壓力、湍流等，很難建立完備的數學物理模型。
4.受聲發射源的自身特性(多樣性、信號的突發性和不確定性)、聲發射信號傳遞至傳感器的路徑、傳感器的性能、環境噪聲和聲發射檢測儀器系統等多種復雜因素的影響，最終顯示出的信號波形十分復雜，其與真實的聲發射源信號相差很大。因此，聲發射信號本質上屬于一種非平穩隨機信號。
5.由于在傳播過程中能量的衰減，距離泄漏源不同距離的傳感器接收到的能量不同，轉化成的信號幅值也不同。在排除噪聲等干擾因素的情況下，可根據信號幅值的高低，信號持續時間的長短來定位泄漏源的位置。
總結：
1.由于聲發射傳感器極其靈敏，在檢測期間有可能把干擾信號記錄下來產生誤報，因此排除干擾源至關重要。
2.在役的聲發射檢查，大大減小了檢漏的工作量，避免了工作人員長時間暴露在輻射環境下，有效降低了人員接收的輻射劑量。
3.核電站水壓試驗期間的聲發射檢查，主要針對相關部件的焊縫，且焊縫形狀各異，密集分布在相對較小的區域，聲發射檢測只能用于滲漏區域的初步判定，滲漏點的精確定性和定位，以及具體滲漏量的測量還需其他檢測方法配合。
4.通過干擾信號的排除以及其他無損檢測方法的輔助配合，能有效地進行一回路水壓試驗聲發射檢測，對核電站一回路部件相關焊縫的耐壓試驗是否合格作出有效評定。
