圖4： 1950MHZ時電磁場(H-Field)
運用同樣后期的處理技術和定制程序把1950MHz時的近場測試結果處理轉化為遠場結果(如下圖5)。我們注意到這兩個波長結果圖與700MHz時波長結果圖有相似之處，但1950MHz的波長光速更窄，水平方向不像700MHz波長結果圖所顯示的那么全方位。

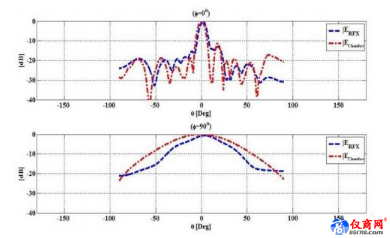

圖5：1950MHZ輻射圖VS產品說明書中數據
注：Φ=0°是垂直截面，Φ=90°是水平截面
結論：近場天線測試的優勢
所有移動服務運營商都面臨測試大型基站天線的問題。測試這種天線需要配有特殊性能極大且昂貴的全電波暗室。對于這些運營商來說，RFX2天線特性測試系統解決了在大型暗室測試的難題，即高的讓人望而卻步費用及耗時的測試過程。
關鍵詞:近場天線測試 暗室測試 掃描儀 瀏覽量：2676
