如何正確選擇電源IC?


時間:2018-02-27 編輯:王鐘鳴
分享到:

?

最后一條1.5V電源軌可由降壓轉換器(TPS62201)提供電源。TPS62201采用6引線SOT-23封裝,而且它只需三個外部組件(一個輸入和輸出電容器、一個電感器以及兩個反饋電阻器)。這就實現了解決方案尺寸的小型化。但是,為了提高效率,這種器件的輸入端應連接至 TPS65010 器件3.3VMAIN輸出端。

最終的解決方案

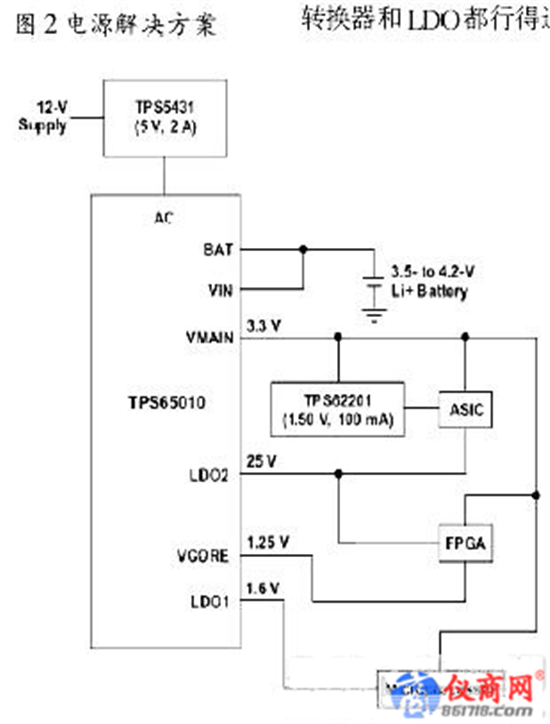

根據以前分析,我們可以找到最終的解決方案,如圖2所示。

如何正確選擇電源IC?

如果不具備 I2C 接口,我們將何以應對?

在應用過程中如果不具備I2C接口,那么我們就無法使用TPS65010。在這種情況下,TPS75003將被派上用場。TPS75003包含兩個3A DC/DC降壓開關轉換器以及一個300mA LDO。這種器件的輸出大小可根據實際需要進行調節,其集成了三條電流最大的電源軌。1.25V3.3V電源軌將由開關轉換器供電,而由于較低的電流要求,因此1.65V的電源軌將由LDO供電。剩下的2.5V電源軌由一條小型的LDO電路輕松供電。TPS71525采用SC-70封裝,其外形尺寸極為小巧,非常適用于陶瓷輸出電容器。

一款尺寸較大而不太昂貴的解決方案就是采用TPS769251.65V的電源軌供電。然而,TPS76925控制電路需要在輸出端配置一只最小值的等效串聯電阻,以實現電路運行的穩定性,因此,這將可能與電路尺寸方面的限制發生沖突。

系統效率差異的計算

對于本次探討分析,我們事先假定所有的電壓軌自始至終都處于工作狀態,而實際工作中情況卻很少如此。通常在采用感應式轉換開關的情況下,為了最大程度的減小解決方案的尺寸,LDO或許是一個不錯的選擇。而且,通過計算各拓?fù)浣Y(jié)構之間的效率差異,就能夠確定該選用何種解決方案。

通過輸出端啟用的時間百分比(占空比),我們就能夠確定每條電源軌對解決方案整體效率的影響。首先,通過累加各電源軌的有效功率,可求出輸出總有效功率:

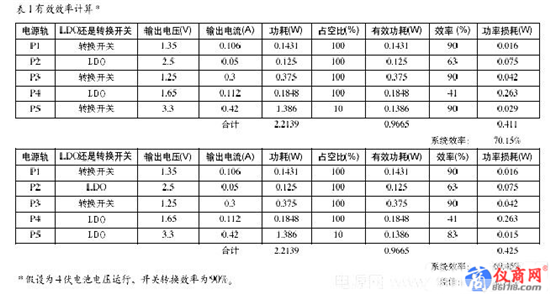

例如,如果我們前面確定的3.3V420mA電源軌應由開關轉換器供電,且其啟用時間僅占運行時間的10%,那么采用LDO替代該轉換器,整體效率的下降幅度將不會超過0.75%。具體情況請參閱表1

如何正確選擇電源IC?

如果3.3V輸出端一直處于開啟狀態,那么采用LDO替代該感應式轉換器將使整體效率下降近4%。顯然,這是兩種極端情況,但是它們表明了占空比是如何影響整體效率的。當輸出占空比增大時,我們必須核實解決方案尺寸與效率之間的計算比值,以確定最佳的解決方案。

結論

在許多不同的、且適用于DC/DC轉換的選項中選擇一款滿足自身需要的器件,將是一件棘手的工作。必須考慮到諸如可用空間、有效輸入功率、輸出功率、占空比以及成本等要求,以便于選用最佳的解決方案。首先,我們可以重要程度為標準,將上述條件進行排序,然后根據這些條件,為各種不同輸出情況選擇最佳的拓?fù)浣Y(jié)構。最后,我們可以為各種不同輸出選擇最經濟劃算的解決方案。只要遵循這些簡單易行的方法,就會使電源的設計工作毫無困難可言。
