通常毫米波頻段是指頻率為30~300GHz，相對應波長1~10mm，其低端毗鄰厘米波段，具有厘米波段全天候的特點，高端鄰接紅外波段，具有紅外波段的高分辨力特點。在很長一段時間內，毫米波主要用于軍事領域，隨著技術的發展，大大降低了毫米波應用的難度和成本，諸如5G通訊、汽車防撞雷達等越來越多的行業和應用開始使用毫米波的頻率。

頻譜分析儀是進行毫米波測試的關鍵設備之一，思儀Ceyear4051L是中電科儀器儀表公司最新推出的國內同軸覆蓋頻率范圍最寬的高性能信號/頻譜分析儀，同軸覆蓋3Hz至67GHz，外部頻率擴展可至325GHz。

圖1 4051系列信號/頻譜分析儀

（1）4051L單機輕松實現67GHz信號分析。

4051L是國內唯一一款同軸覆蓋到67GHz的高性能信號/頻譜分析儀，67GHz的顯示平均噪聲電平達-135dBm/Hz(典型值)，是業內最佳的接收靈敏度。

同軸測量相對于外部頻率擴展測量靈敏度高、測量速度快、頻譜純凈、幅度測量精度高。同軸連接使用電纜數量少，減少了因為失配和電纜損耗引起的測試不確定度，提高毫米波段的測試精度，減少誤測，提高產品的質量，保證了研發和測試的順利進展和成本降低。

（2）豐富測試功能助您毫米波信號測量。

4051系列信號/頻譜分析儀提供頻率覆蓋范圍內的頻譜分析、功率測量組件、IQ分析、相位噪聲測試、瞬態分析、脈沖信號分析等多種測試功能選擇；具有良好的擴展能力，可通過靈活配置選件進一步提升測試性能，也可通過各種數字和模擬信號輸出接口構建測試系統或進行二次開發。

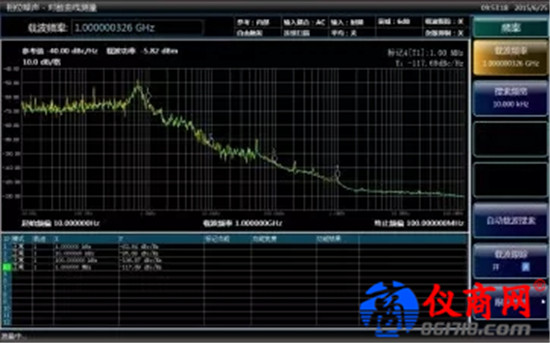

圖2-1相位噪聲測試

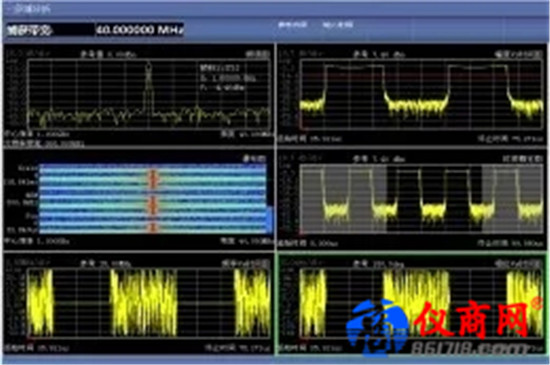

圖2-2瞬態分析

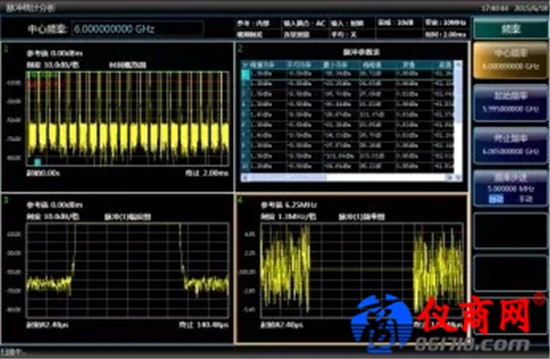

圖2-3脈沖信號分析

（3）外部頻率擴展可實現325GHz毫米波信號測量。

67GHz還不夠您使用？還有外部頻率擴展功能。4051外擴頻功能特點包括：

50GHz～75GHz、75GHz～110GHz、110GHz～170GHz、170GHz～220GHz、220GHz～325GHz系列化頻段覆蓋。

分析儀主機與擴頻模塊之間采用USB接口連接，即插即用，擴頻模塊自動識別、變頻損耗自動配置，無需人工配置。

分析儀主機軟件提供信號識別功能，假譜抑制能力強。

外擴頻功能的使用方法：

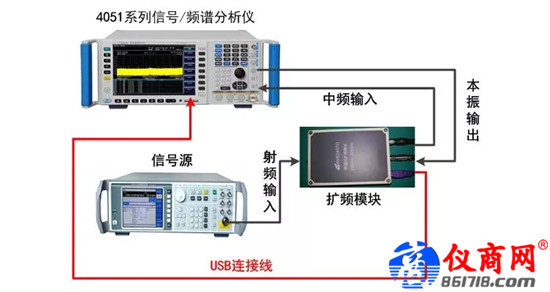

圖3  4051系列信號/頻譜分析儀擴頻連接圖

a) 按圖3所示連接儀器（暫不連接紅色部分）。信號源輸出連接到擴頻模塊的射頻輸入口，擴頻模塊的中頻輸出口連接到頻譜分析儀中頻輸入口， 4051的本振輸出連接到擴頻模塊本振輸入口。
