另外，鑒相法還可以進一步增加互相關技術來增加靈敏度。互相關技術是將兩路鑒相法組合起來，對其輸出信號執行互相關操作。待測時鐘的噪聲通過每路通道仍然是相關的，不受互相關影響;每路通道內部產生的噪聲是不相關的，被互相關操作抑制。引入互相關技術后無需特別精密的器件就可以實現更高的測量靈敏度。

5、抖動與相噪分析及轉換

5.1 相噪轉化為抖動的計算

相位噪聲到抖動的轉化，可以有如下的公式推導。

頻率f1到f2的相噪頻譜積分可得到相噪Φ(t)的RMS值的平方(RMSΦ(t))2：

其中，SΦ(t)為相噪頻譜，L(f) 為積分后的相噪。由于相噪曲線為不規則曲線，運算量很大，實際測量時該積分運算由儀器完成。

總的信號可以表示為以下函數：

其中C(t)表示總的信號，Φ(t)表示調制其上的相位噪聲。將Φ(t)與周期/頻率結合起來可以得到TIE抖動的表示為：

另有，TIE抖動的RMS值為：

其中，L(f)是關心頻段內相噪的積分。

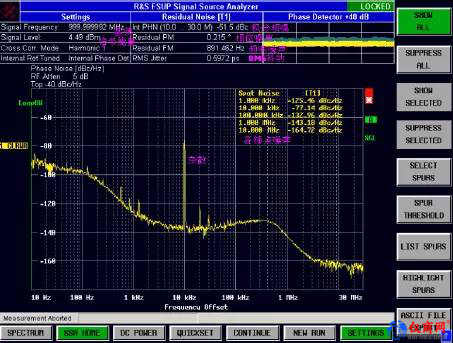

從下面的測量可以得到10Hz到30MHz的積分相噪是-51.5dBc，以該測量為例計算：

UI=1/999.999992MHz≈1ns

RMS JTIE=3.763mrad*1ns/2π=0.215° *1ns/360°=0.5972ps

5.2 相噪與抖動測量值的比較

下面四幅圖分別是時域的TIE、Jc-c、Jperiod和頻域的相噪，可以看到四個測量值有很大的差異，原因可能有以下幾點：

? 相噪測試時設定了具體的積分帶寬，這個帶寬一般在幾十兆Hz以內。而時域抖動測試并沒有帶寬限制，其帶寬限制只取決于示波器儀器本身;

? 儀器在測量過程中引入噪聲，這里示波器的底噪大于相噪儀，引入的噪聲會更大些;

? 相噪儀只是觀察到每一個時刻的噪聲，示波器可以累積觀察一段時間的噪聲;

? 相噪測試時以輸入信號本身的頻率作為基頻，忽略了信號的頻偏;而示波器測量TIE時會以理想時鐘作為參考。

6、小結

抖動測量就像是盲人摸象，每種方法都有其局限性。工程師需要深入了解系統的抖動的要求，以及各種抖動測量技術的原理和優劣，根據需要選擇合適的抖動測量評估方法。
