光子計數量子紅外探測器與微測輻射熱計在測量熱瞬時事件中的比較圖

圖中表明，兩類熱像儀所獲得的數據明顯不同。微測輻射熱計熱像儀獲得的數據沿著長度方向表現出較大而相對穩定的突起。而量子探測器熱像儀隨著時間的推移，溫度明顯有所不同。這一變化表明經過加熱的顯影輥。

組件在轉動的第一周時，由于與紙張接觸，溫度會有所降低。雙滯環控制器感應到降溫后，會全幅開啟加熱器控制器。最后，當顯影輥加熱至預設溫度后，控制器會關閉加熱過程，然后再重復這一過程。這張圖形足以幫助研發工程師確認兩件事：檢測產品需要一臺光子計數熱像儀；如需獲得理想的設計目標，需要在加熱的顯影輥上加裝PID控制系統。

再來看第2個例子，我們的目標是獲取以40 mph速率轉動的風扇葉片定格畫面。正如我們預期的那樣，非制冷型微測輻射熱計熱像儀的曝光速度不夠快，整個顯示的轉動基本上是透明的。(見下圖)

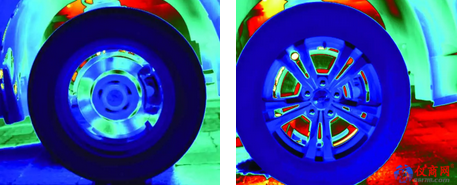

使用微測輻射熱計紅外熱像儀(左圖)和使用量子探測器紅外熱像儀(右圖)記錄以40 mph速率旋轉的輪胎

為了實現卡尺和轉子腐蝕區域的精確測量，需要注意制冷型熱像儀要達到多快的積分時間才能獲得葉片的定格畫面。相反，因葉片轉速過快，非制冷型紅外熱像儀無法記錄溫度值。由于被旋轉葉片干擾，所測的溫度將會偏低。
