圖2　分流電阻的自身發熱

在圖2，說明了20A的電流通過2mΩ的分流電阻的時候自身發熱的現象。

為了比較,在配線上連接我們公司額定50A的電流傳感器CT6862。

分流電阻由于焦耳熱引起的本身加熱,致使溫度上升至50℃的程度。

而另一方面,電流傳感器卻沒有受到焦耳熱的影響,自身幾乎沒有加熱現象.計測器的損失和傳感器本身的溫度特性對測試精度的影響幾乎很小。

通過以上的討論,直接測量方式在電子設備的待機電力測試和LED照明的消耗電力測試方面,由于受到分流電阻的焦耳熱的影響較小,在測試微小電流的時候(1A程度)時候是非常有效的。

1.2 電流傳感器方式

電流傳感器方式，是把電流傳感器連接到被測物的配線上,傳感器的輸出信號（電流或者電壓）輸入到功率分析儀進行電流測試的方式。

使用電流傳感器方式,在測試時被測物的狀態和實際運行的狀態是相同的.并且大電流的時候自身發熱極少,對測試的精度沒有影響。

電力電子領域一般使用電流傳感器方式。

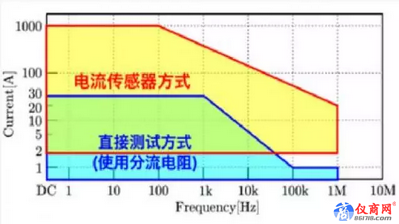

在圖3,表示了直接測試方式和電流傳感器方式各自可以高精度測試的范圍和頻率的范圍。

需要注意的是,在這里不是說用各自的方法絕對不能測試圖中表示范圍外的部分。

(1)電流通過分流電阻,會產生電流的2次方比例的焦耳熱。

這些熱量如果計算到計測器的損失上,就是由于自身發熱而引起分流電阻的阻值發生變化,
以至于影響測試的精度。

(2)為了抑制焦耳熱的發生,可以選擇阻值較小的分流電阻.但是,阻值較小的分流電阻,不能忽視極少的誘導成分,使頻率特性惡化。

這些全部都是影響電流和電力測試精度的重要原因,在測試大電流的時候尤其應該注意。
