圖2   絕緣抽查測試分析

①連接兆歐表，測量每一繞組導線的對地電阻，60 s后記錄示值；

②對電動機繞組進行放電；

③定期重復步驟1和2。

通過分析測試圖表的結果確定絕緣的狀態。如圖2中，A點代表電動機投入使用時的絕緣狀態；B點表示老化、污染等因素對電動機絕緣的影響；C點表示絕緣發生故障；D點表示重新纏繞后電動機的絕緣狀態。

如果所有示值都高于可接受的最低電阻值，則在絕緣抽查測試曲線圖中記錄最小的儀表示值。如果示值不能滿足可接受的最小電阻值，則需要維修電動機。由于電動機的性能受限于最薄弱的環節，所以僅使用最小的示值。

2.2介質吸收測試方法及實例

介質吸收測試是指，檢查潮濕或污染的絕緣材料吸收特性的絕緣電阻測試。測試在10min的周期內進行。如圖3所示，對電氣設備進行介質吸收測試步驟如下：

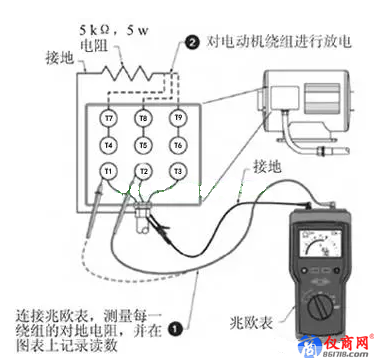

圖3?介質吸收測試方法

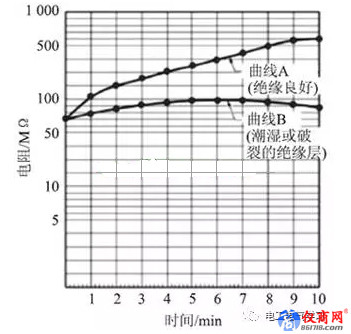

圖4?介質吸收測試分析

①連接兆歐表，測量每一繞組導線的對地電阻。如果所有的示值都高于可接受的最小電阻值，就在介質吸收測試圖上記錄最小的儀表示值。在第1min的時間內，每10s記錄一次示值，然后每10min記錄一次示值。

②對設備（如電動機）繞組進行放電。

③通過分析測試圖表的結果確定絕緣的狀態。如圖4中，曲線的斜率說明了絕緣的狀態。良好的絕緣（曲線A）表現為電阻值的連續增長；潮濕或破裂的絕緣層（曲線B）表現為相對恒定的電阻。如果示值不能滿足可接受的最小電阻，則需要維修電動機。

極化指數是設備繞組的絕緣電阻之比，由10min測量值除以1min測量值計算得到。極化指數是絕緣狀態的一個指示。低的極化指數（一般為1.5或更低）表明過于潮濕或污染嚴重。不同的絕緣等級具有不同的最小可接受極化指數值。絕緣等級是基于設施的連續工作溫度。

2.3絕緣步進電壓測試方法及實例

絕緣步進電壓測試，是指逐漸增加內部絕緣材料的電應力來揭露在其他電氣設備絕緣測試中沒有發現的老化或損傷現象的測試。這項測試是在兩種或更多電壓下進行，并將測試結果相比較來完成的。只有在絕緣抽查測試之后才進行絕緣步進電壓測試。如圖5所示，按照以下步驟對電動機進行絕緣步進電壓測試：

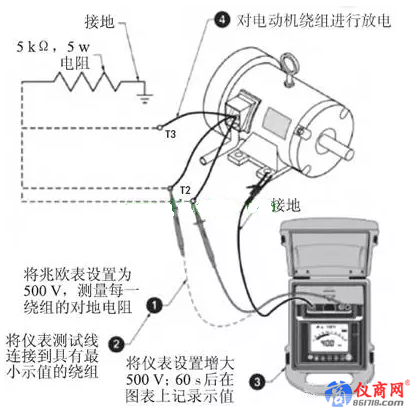

圖5?步進電壓測試
