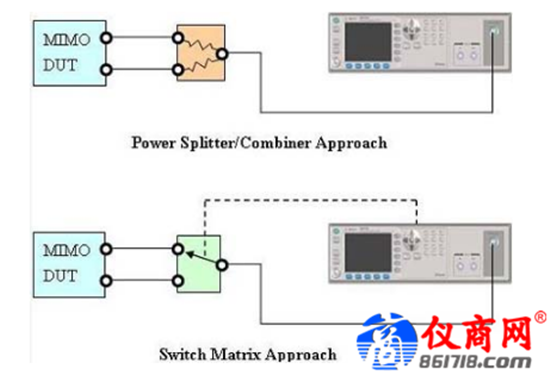

使用功率分配器/結合器，將每一個MIMO頻道與OBT相連接(圖1中的上圖)。這種結合的方法對某些制造商而言，或許會有吸引力，因?yàn)橹灰诿總€(gè)頻道上使用特定且已知的payload資料，可能就可以提供虛擬的EVM量測，能大致看出每個TX的效能。然而，也可能無法判定因頻道隔離度不佳或暫態變化造成MIMO效能變差的狀況，另外，也無法檢查RX路徑的MIMO效能。

●切換矩陣(SwitchMatrix)

使用切換矩陣的方法(圖1中的下圖)可避免這些缺點，但是否也能避免測試時間大幅增加的問題?使用這種方法也還不清楚可以量測出多真實的MIMO效能，至于測試時間的問題則可以回過頭參考OBT的架構。記住：測試時間與擷取資料的處理方式比較有關，而非處理資料的時間，了解這一點以后，合理的下一步就是要確保取樣到的所有MIMOTX信號都要出現在DSP的存儲器中。這樣一來，所需的額外測試時間就只會受限于DSP的能力了。這種方法可能可以測出真實的MIMO效能，如頻道的隔離度和EVM，另外，也可能可以測試RX頻道的隔離度。其做法有兩種：一是將由DUT擷取到的原始MIMO資料傳到外部進行處理，以計算出頻道的隔離度;二是觀察一個沒有輸入信號之頻道的接收信號強度指示器(RSSI)或封包錯誤率(PER)，而另一個頻道則連接到產生器，藉此測定隔離度。
