作為一個例子，我們測量MAX2700噪聲系數的。在指定的LNA增益設置和VPAGC下測量得到的增益為80dB。接著，如上圖裝置儀器，射頻輸入用50Ω負載端接。在頻譜儀上讀出輸出噪聲功率譜密度為-90dBm/Hz。為獲得穩定和準確的噪聲密度讀數，選擇最優的解析帶寬(RBW)與視頻帶寬(VBW)為RBW/VBW=0.3。計算得到的NF為：

-90dBm/Hz+174dBm/Hz-80dB=4.0dB

只要頻譜分析儀允許，增益法可適用于任何頻率范圍內。最大的限制來自于頻譜分析儀的噪聲基底。在公式中可以看到，當噪聲系數較低(小于10dB)時，(PNOUTD-Gain)接近于-170dBm/Hz，通常LNA的增益約為20dB。這樣我們需要測量-150dBm/Hz的噪聲功率譜密度，這個值低于大多數頻譜儀的噪聲基底。在我們的例子中，系統增益非常高，因而大多數頻譜儀均可準確測量噪聲系數。類似地，如果DUT的噪聲系數非常高(比如高于30dB)，這個方法也非常準確。

Y因數法

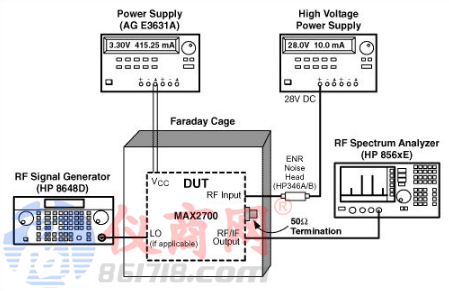

Y因數法是另外一種常用的測量噪聲系數的方法。為了使用Y因數法，需要ENR(冗余噪聲比)源。這和前面噪聲系數測試儀部分提到的噪聲源是同一個東西。裝置圖見圖3。

圖3

ENR頭通常需要高電壓的DC電源。比如HP346A/B噪聲源需要28伏DC。這些ENR頭能夠工作在非常寬的頻段(例如HP346A/B為10MHz至18GHz)，在特定的頻率上本身具有標準的噪聲系數參數。表2給出具體的數值。在標識之間的頻率上的噪聲系數可通過外推法得到。
