在本篇文章中，我將從不同方面深入介紹降壓、升壓和降壓-升壓拓撲結構。

降壓轉換器

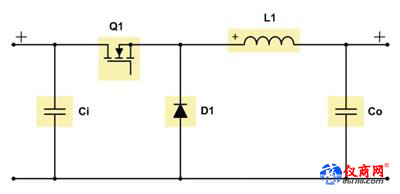

圖1是非同步降壓轉換器的原理圖。降壓轉換器將其輸入電壓降低為較低的輸出電壓。當開關Q1導通時，能量轉移到輸出端。

圖1：非同步降壓轉換器原理圖

公式1計算占空比：

公式2計算最大金屬氧化物半導體場效應晶體管（MOSFET）應力：

公式3給出了最大二極管應力：

其中Vin是輸入電壓，Vout是輸出電壓，Vf是二極管正向電壓。

與線性穩壓器或低壓差穩壓器（LDO）相比，輸入電壓和輸出電壓之間的差異越大，降壓轉換器的效率就越高。

盡管降壓轉換器在輸入端具有脈沖電流，但由于的電感 - 電容（LC）濾波器位于轉換器的輸出端，輸出電流是連續的。結果，與輸出端的紋波相比，反射到輸入端的電壓紋波將會更大。

對于占空比小且輸出電流大于3A的降壓轉換器，建議使用同步整流器。如果您的電源需要大于30A的輸出電流，建議使用多相或交錯功率級，因為這樣可以最大限度地減少組件的應力，在多個功率級之間分散產生的熱量，并減少轉換器輸入端的反射紋波。

使用N-FET時會造成占空比受限，因為自舉電容需要在每個開關循環進行再充電。在這種情況下，最大占空比在95-99％的范圍內。

降壓轉換器通常具有良好的動態特性，因為它們?yōu)檎蛲負浣Y構?？蓪崿F(xiàn)的帶寬取決于誤差放大器的質量和所選擇的開關頻率。

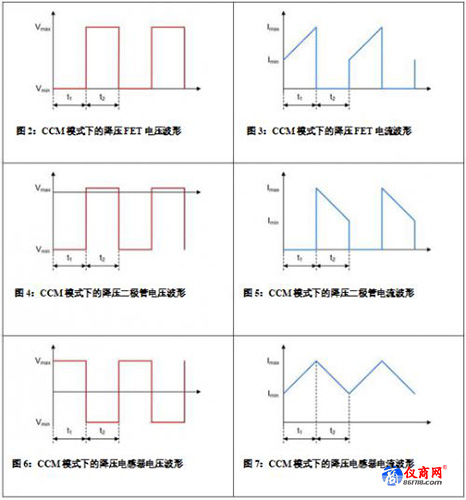

圖2至圖7顯示了非同步降壓轉換器中FET、二極管和電感器在連續導通模式（CCM）下的電壓和電流波形。

升壓轉換器

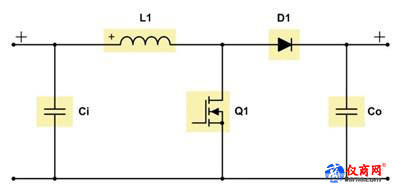

升壓轉換器將其輸入電壓升高為更大的輸出電壓。當開關Q1不導通時，能量轉移到輸出端。圖8是非同步升壓轉換器的原理圖。

圖8：非同步升壓轉換器原理圖

公式4計算占空比：

公式5計算最大MOSFET應力：

公式6給出了最大二極管應力：

其中Vin是輸入電壓，Vout是輸出電壓，Vf是二極管正向電壓。

使用升壓轉換器，可以看到脈沖輸出電流，因為LC濾波器位于輸入端。因此，輸入電流是連續的，輸出電壓紋波大于輸入電壓紋波。

在設計升壓轉換器時，重要的是要知道，即使轉換器不在進行切換，也會有從輸入到輸出的永久連接。必須采取預防措施，以防輸出端可能發生的短路事件。

對于大于4A的輸出電流，應使用同步整流器替換二極管。如果電源需要提供大于10A的輸出電流，強烈建議采用多相或交錯功率級方式。

當在CCM模式下工作時，升壓轉換器的動態特性由于其傳遞函數的右半平面零點（RHPZ）而受到限制。由于RHPZ無法補償，所以可實現的帶寬通常將小于RHPZ頻率的五分之一到十分之一。請參見公式7：

其中Vout是輸出電壓，D是占空比，Iout是輸出電流，L1是升壓轉換器的電感。

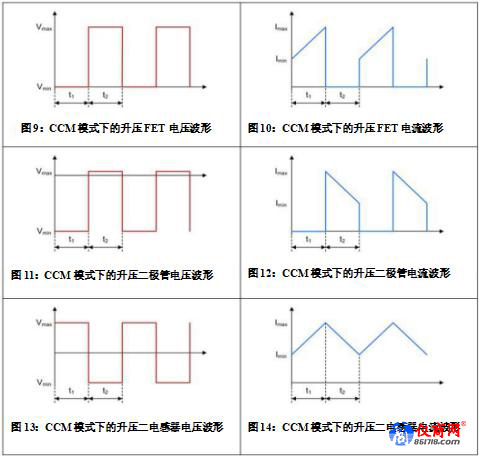

圖9至圖14顯示了非同步升壓轉換器中FET、二極管和電感器在CCM模式下的電壓和電流波形。
