無線監測儀是一部監測、記錄用戶心電數據，為用戶提供實時監測預警。既可單次測量用戶心率，同時測繪心電圖并存儲，用戶通過產品PC套件在電腦、手機上均可查詢自己的心電數據。方便用戶對自己的心率及時的了解和掌握。產品體積小、重量輕，用戶攜帶方便，增加用戶的舒適感。使用鉑電阻傳感器探測出目標溫度，并通過圖形的方式顯示在LCD屏上、當溫度超過報警溫度時，在LCD屏上顯示報警狀態、當溫度超過報警溫度時，通過PWM控制蜂鳴器實現報警、當溫度超過報警溫度時，點亮LED報警燈、可以通過按鍵關閉或打開蜂鳴器及報警等功能。

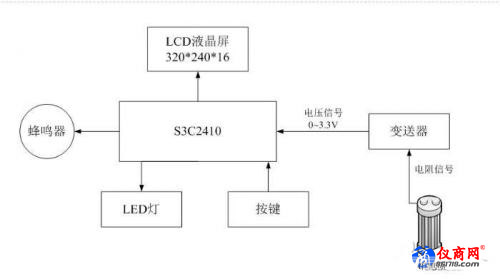

系統的構成如下圖，非常簡單：

具體電路如下圖：

報警燈電路

處理器S3C2410通過GPF4控制報警LED燈，如下圖所示：

蜂鳴器電路

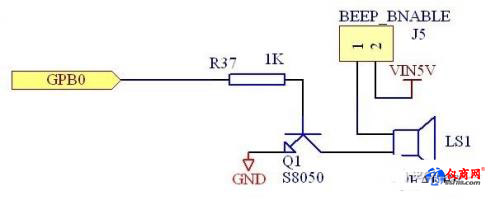

處理器S3C2410通過GPB0輸出PWM信號控制蜂鳴器，如下圖所示：

按鍵電路

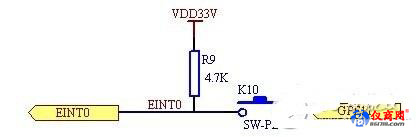

當GPE11輸出0電平時，按鍵按下后會在EINT0管腳上產生跳沿信號。系統利用此信號產生中斷。如下圖所示：

LCD液晶屏電路。

LCD屏的分辨率為320*240，顏色深度為16位真彩色。

溫度采集電路

采樣溫度范圍是0~100℃，變送器將溫度信號轉換為0~3.3V的電壓信號。電壓信號和S3C2410的AIN0相連。系統通過測量電壓信號從而得到當前的溫度值。電路如下圖所示：

設備具有信息的采集、存儲、分析預警等功能，并具備精準監測、觸屏操控、簡單便捷等特點。又可24小時連續監測狀況，在一段時期變化趨勢，若有異常狀
