美國Copper Mountain Technologies（CMT）是業內首家設計創新型USB式的高性能矢網，這種電腦控制的USB式模塊化矢網，你永遠不用擔心在傳統矢網常見的一些故障：按鍵不靈、屏幕不顯、報告輸出不便、打印不便等等問題。因?yàn)镃MT的矢網用PC機控制。

CMT矢網包括單端口- R系列，輕巧便攜，尺寸“袖珍”，頻率覆蓋從1M到18G的超寬范圍將R系列的單端口矢網拿在手里，就可以方便的測量天線的駐波參數（見圖1）。

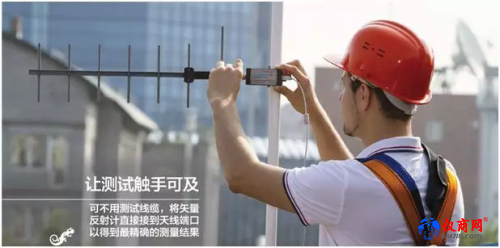

圖1：工程師用Copper Mountain科技的R54在現場測量天線性能

CMT的另一個小型化的系列產品是S系列（同時測量4個s參數測）和TR系列（同時測量2個S參數：S11、S21），包含75歐姆和50歐姆兩種系統， 1.3G、3G、4.8G、6.5G、8.5G和18G幾種頻率范圍，最新推出的S5180便攜式矢網直接覆蓋到18GHz。圖2為S系列TR5048矢網測試現場。

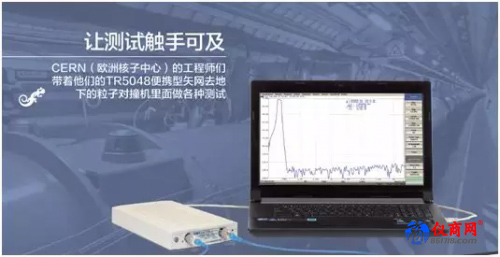

圖2：CERN（歐洲核子中心）的地下隧道工作站

CMT鈷藍系列是大動態范圍和高速的完美結合，使得CMT的鈷藍系列在整個VNA市場上非常的獨特，圖4為鈷藍系列20G矢網C1220C。Cobalt FX系列更將CMT矢網測量頻率拓展至110G，與傳統的矢網相比，擁有極高的性價比，圖5為頻率擴展系列。

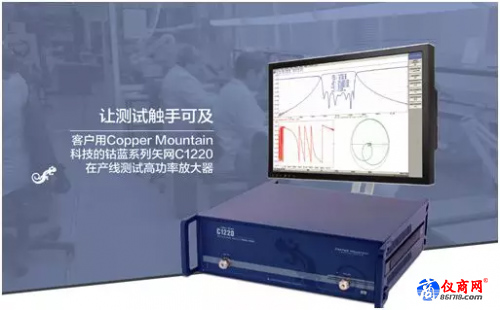

圖4： C1220在使用中

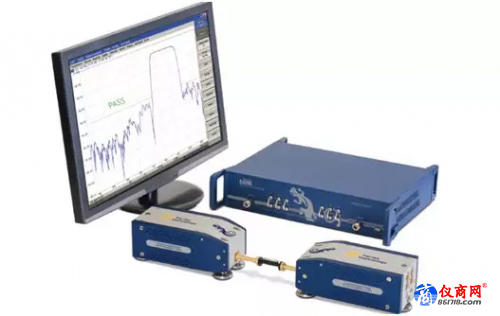

圖5：CMT的鈷藍頻率拓展系列

基于Copper maintain矢網的材料測試系統

現代電子系統日趨復雜，大量的新材料被廣泛地應用到各種電子系統中。作為介質材料應用的場景很多，例如 PCB 的基板材料、天線的天線罩、大功率真空器件使用的陶瓷材料、液晶材料等。在這些應用場景中，用戶需要對材料的電氣性能，尤其是作為介質的電氣性能有足夠準確的評估和認識，以便縮短設計周期、提升產品質量。這些性能由一組介電性能參數來描述。

通過對介質材料的介電性能進行準確測量，可以為研發、設計和生產場景提供第一手的數據，以便優化設計、改善工藝。介質材料的介電性能主要體現為相對復介電常數[εr]、相對復磁導率[μr] 兩方面，電損耗角正切[tan(δε)] 和磁損耗角正切[tan(δμ)] 作為評估介質材料耗散性能的參數也常常被納入考慮。

根據不同的材料特性，不同的精度要求有如下幾種測試方法：傳輸反射法、自由空間法等。下面帶狀線諧振法為例：

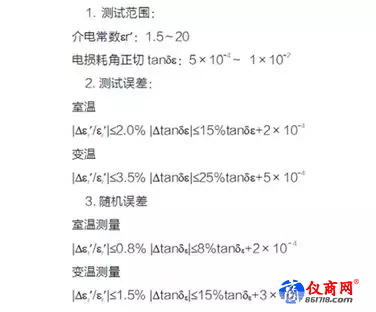

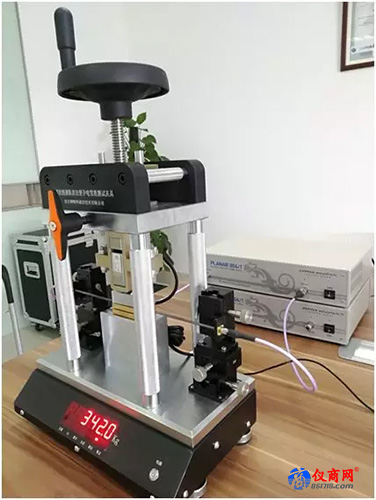

圖6 Teflon F4板材（聚四氟乙烯）測試現場

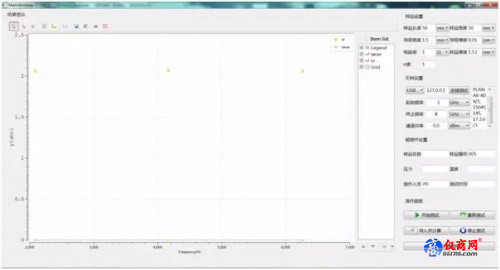

圖7 帶狀線諧振法測試軟件（Teflon F4測試數據圖形顯示）
